REX-CH702 ПИД регулятор температуры

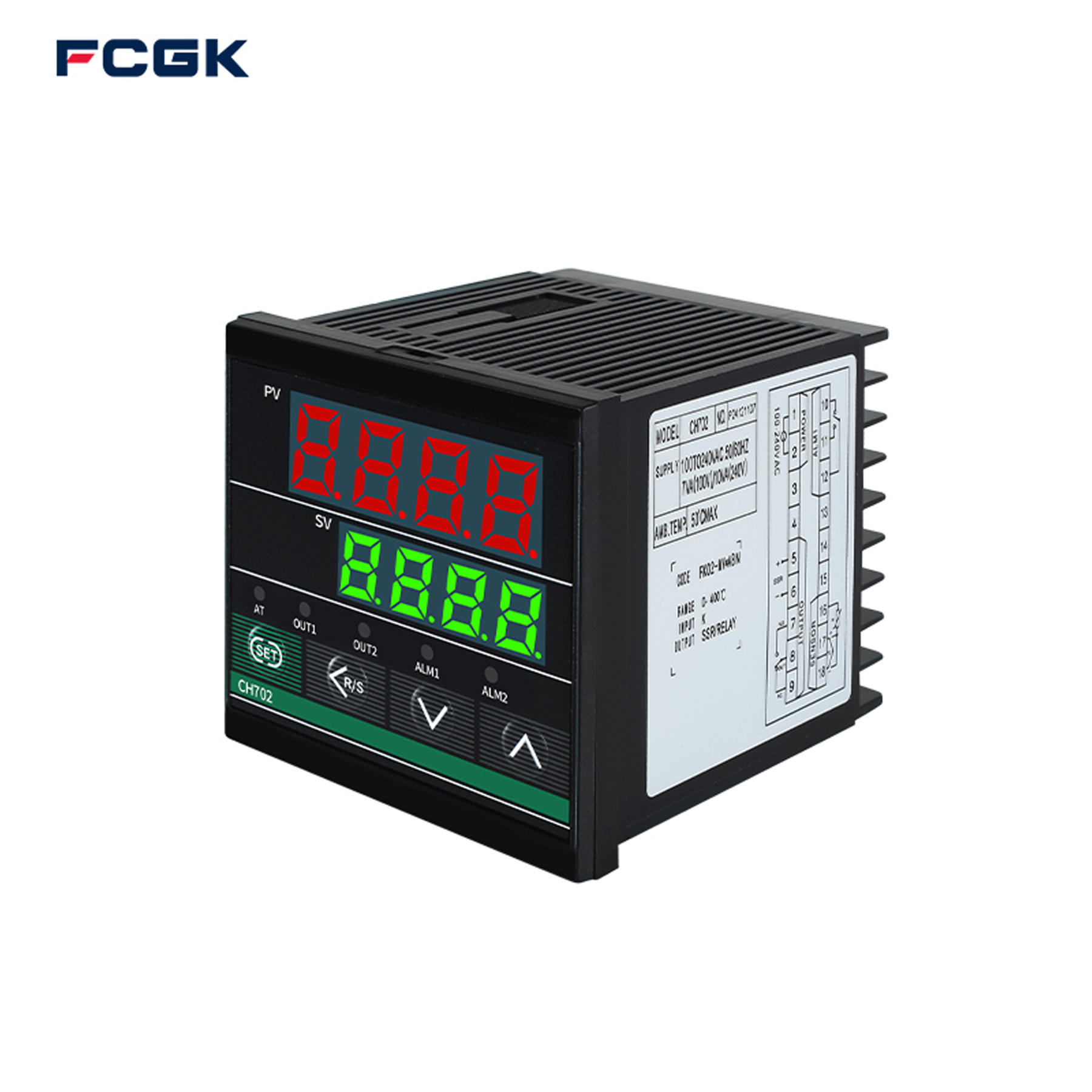

ПИД-регулятор температуры REX-CH702, 72×72 мм

REX-CH702 — цифровой ПИД-регулятор температуры для автоматического контроля и поддержания заданной температуры в промышленном и бытовом оборудовании.

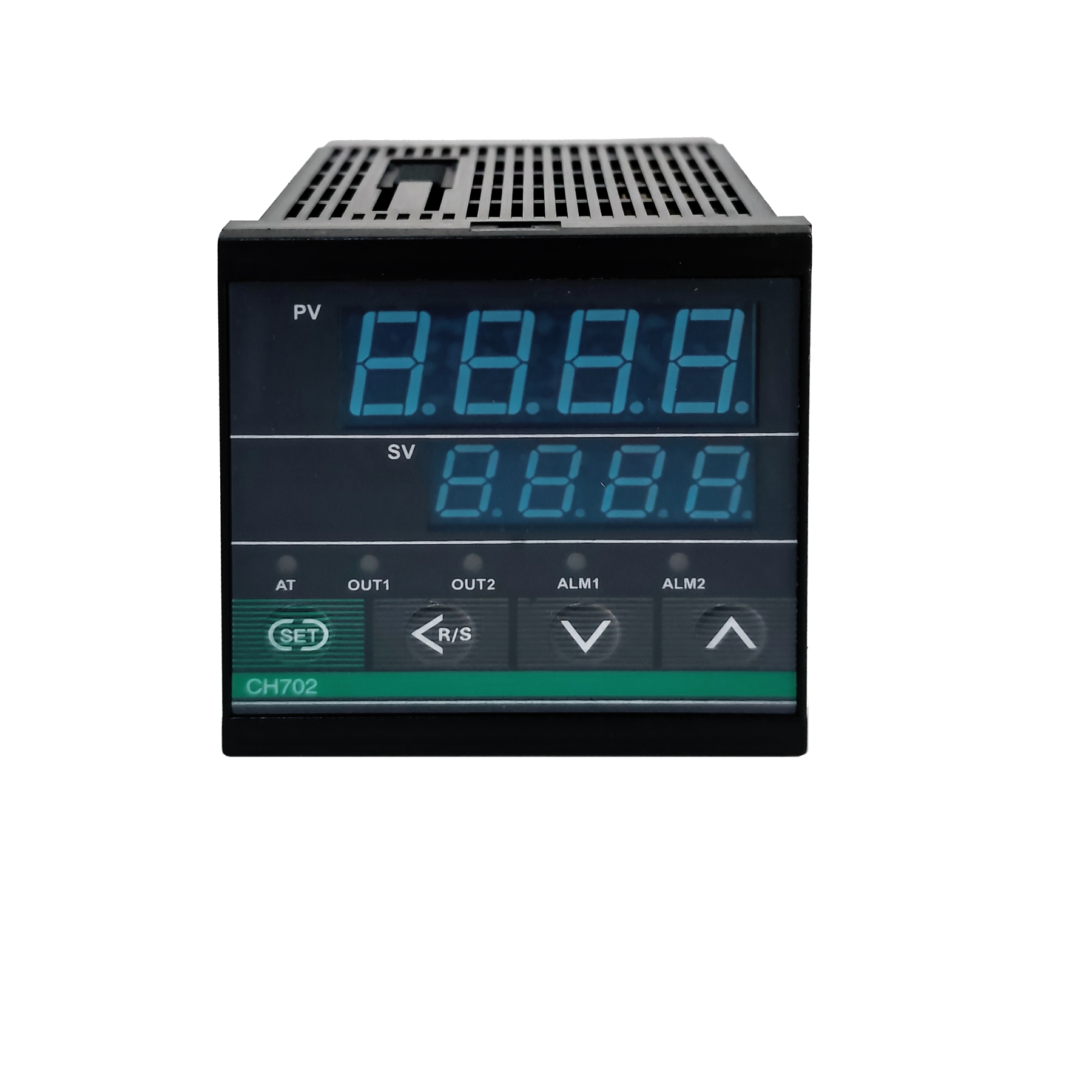

Регулятор оснащён цифровым дисплеем, на котором отображаются текущая температура (PV) и заданная температура (SV). Благодаря функции автоматической настройки AT (Auto-Tuning) прибор способен самостоятельно подобрать оптимальные параметры ПИД-регулирования для конкретной системы нагрева.

Основные преимущества

• точное ПИД-регулирование температуры;
• функция автоматической настройки AT (Auto-Tuning);
• отображение текущей и заданной температуры PV/SV;
• поддержка различных типов температурных датчиков;
• настройка параметров P, I, D;
• возможность работы в режиме PID или ON/OFF;
• функция коррекции показаний температуры;
• аварийные выходы ALM1 и ALM2 в зависимости от исполнения;
• цифровой дисплей и удобное кнопочное управление;
• компактный корпус для панельного монтажа;
• стандартный размер передней панели 72×72 мм.

Поддерживаемые датчики

В зависимости от модификации REX-CH702 может работать с:

• термопарой K;
• термопарой J;
• термопарами R, S, B, E, N, T;
• Pt100;
• Cu50;
• аналоговыми входными сигналами — в зависимости от исполнения.

Технические характеристики

Параметр	Значение
Модель	REX-CH702
Тип	ПИД-регулятор температуры
Размер панели	72×72 мм
Питание	AC 85–265 В, 50 Гц
Точность измерения	±0,5%
Разрешение	14 bit
Типы входов	K, J, R, S, B, E, N, T, Pt100, Cu50 и др.
Режим регулирования	PID / ON-OFF
Автонастройка	AT (Auto-Tuning)
Параметры регулирования	P / I / D
Аварийные функции	ALM1 / ALM2, в зависимости от исполнения
Рабочая температура окружающей среды	0…50 °C
Относительная влажность	30–85% RH
Монтаж	Панельный

Область применения

REX-CH702 используется для автоматического регулирования температуры в:

• электрических печах;
• сушильных шкафах и камерах;
• термокамерах;
• нагревательных установках;
• оборудовании с ТЭНами;
• упаковочном оборудовании;
• промышленном оборудовании;
• лабораторных установках;
• системах автоматизации технологических процессов.

REX-CH702 подходит для задач, где требуется стабильное поддержание заданной температуры и возможность точной настройки параметров регулирования.

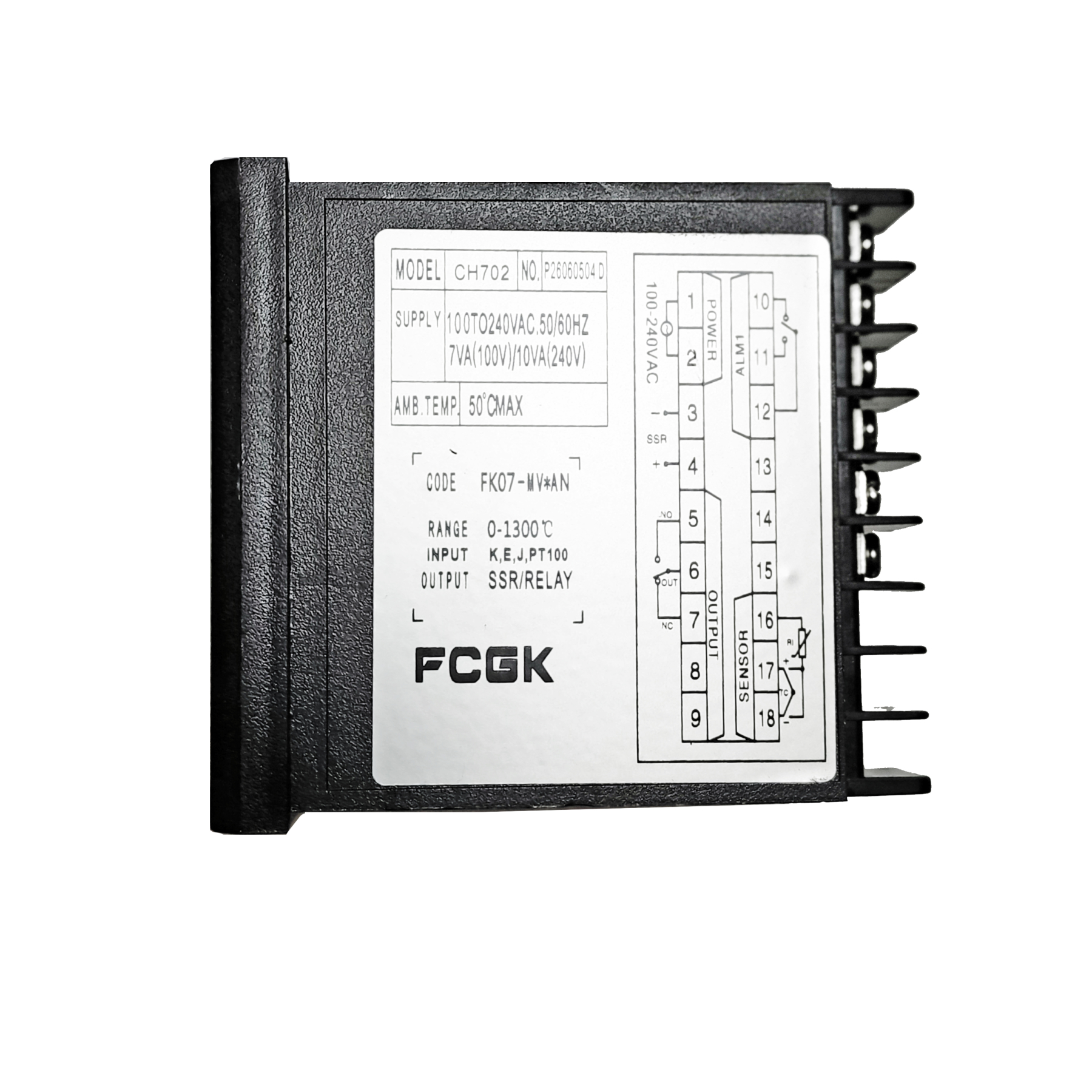

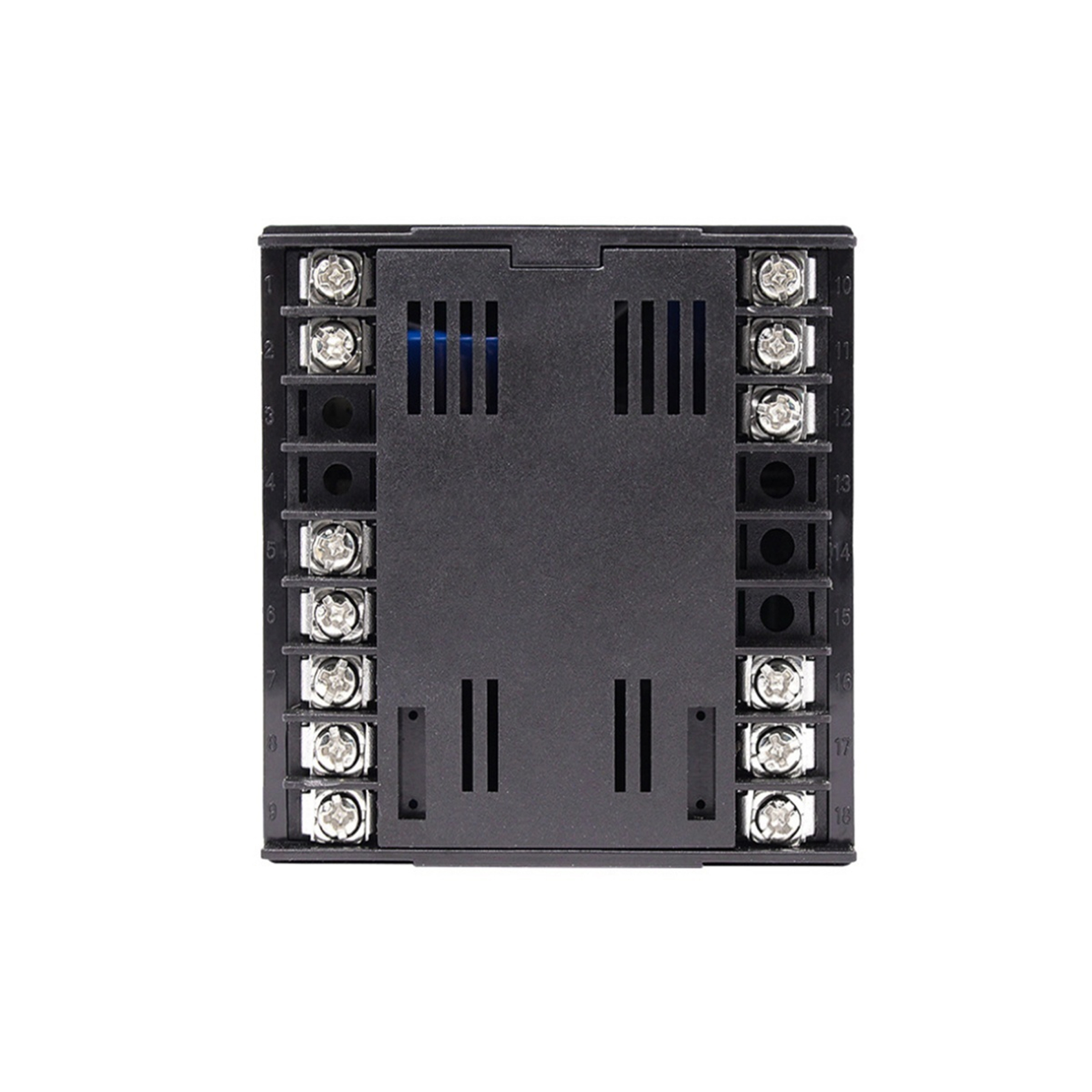

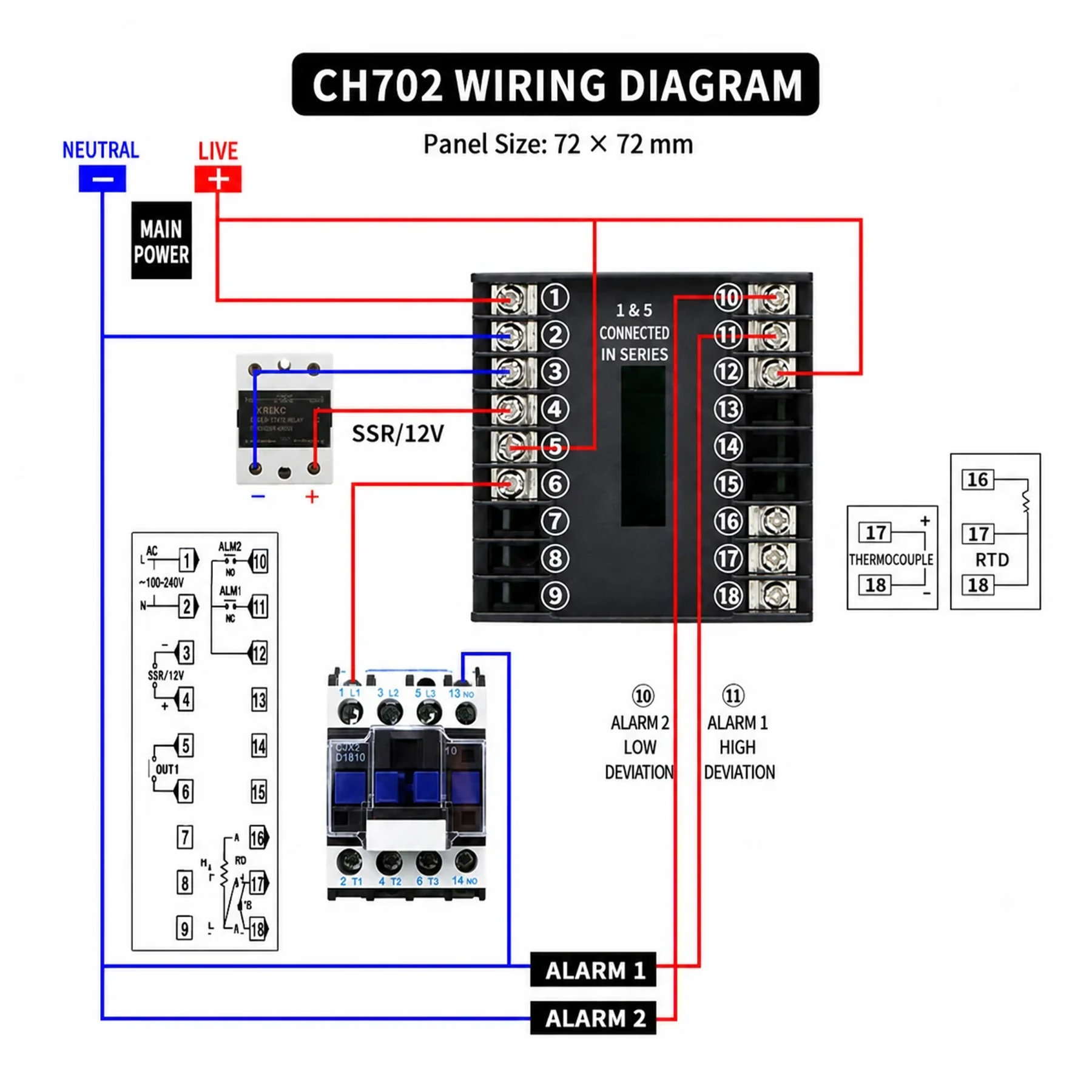

Важно: конкретная схема подключения, тип входа и выходов зависят от модификации регулятора. Перед подключением необходимо сверить маркировку модели и схему клемм.
