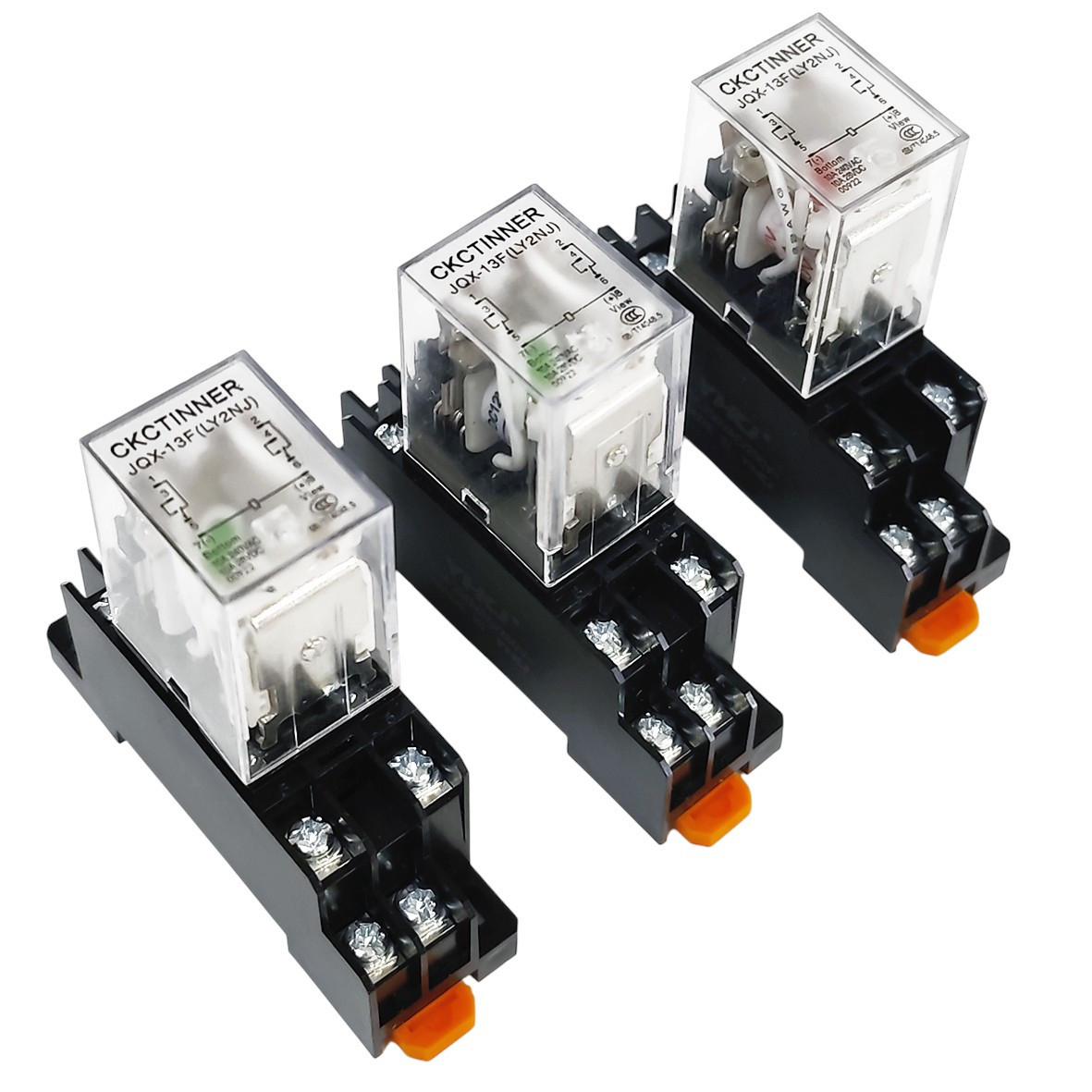

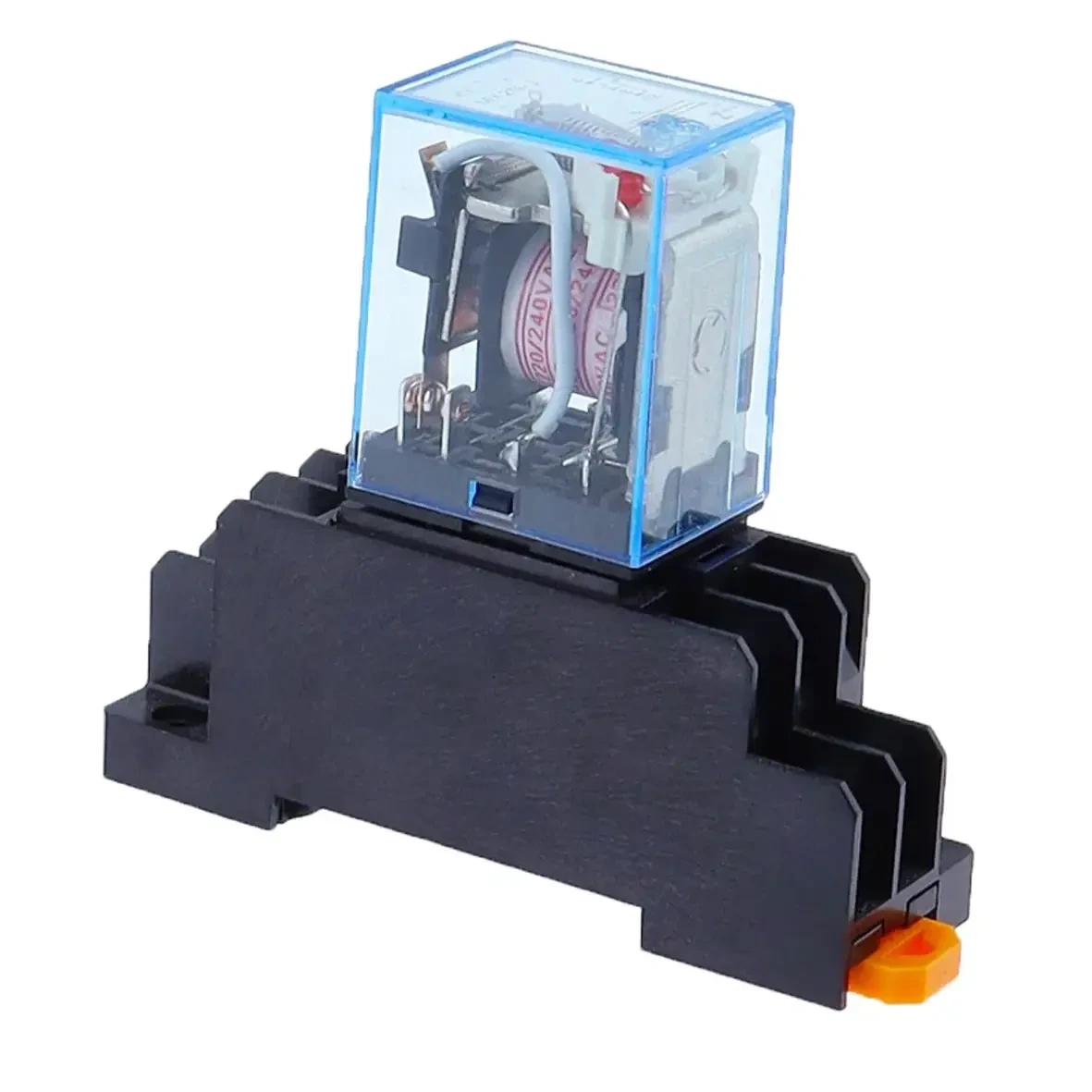

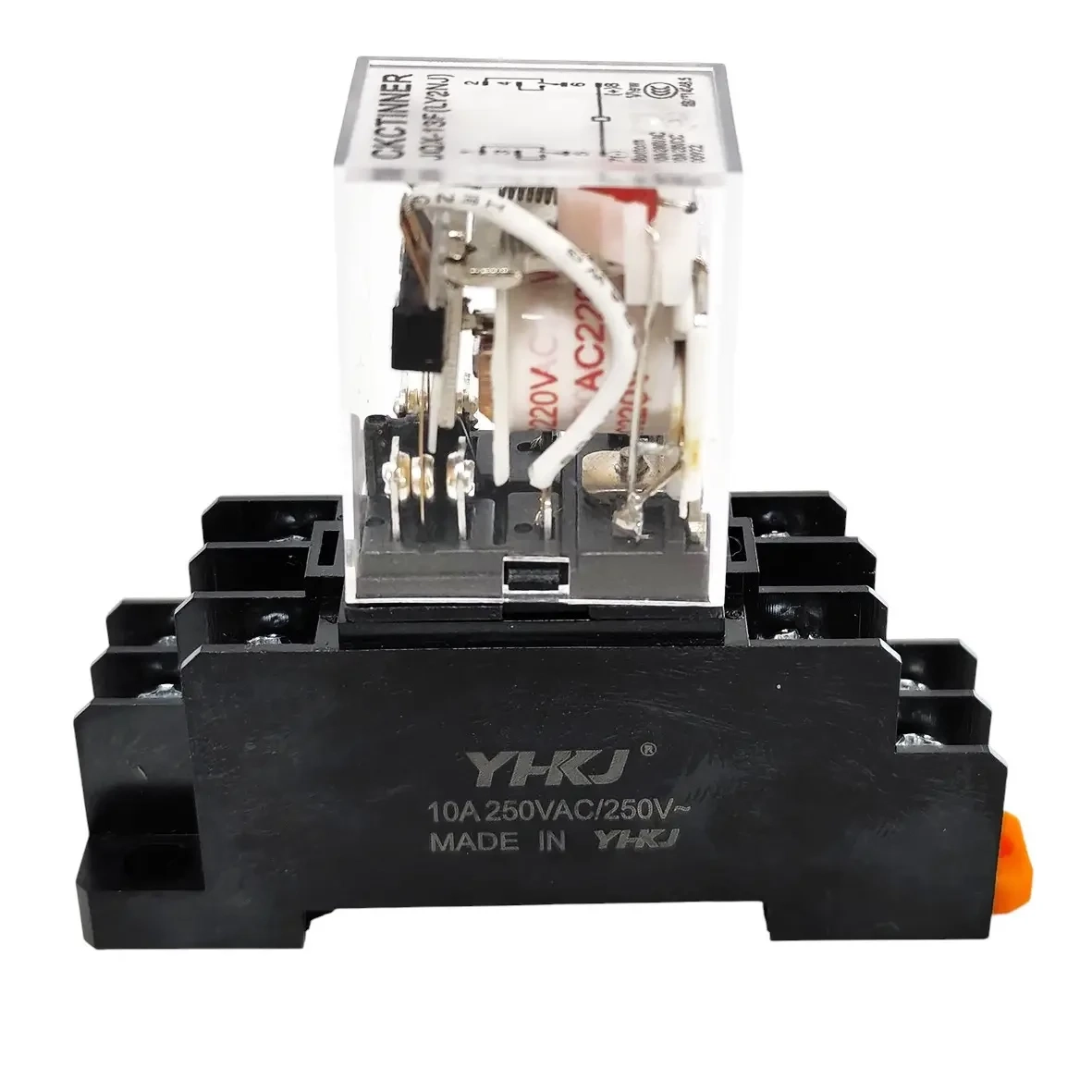

Реле комутації MY2NJ котушка AC220V з колодкою (HH62P)

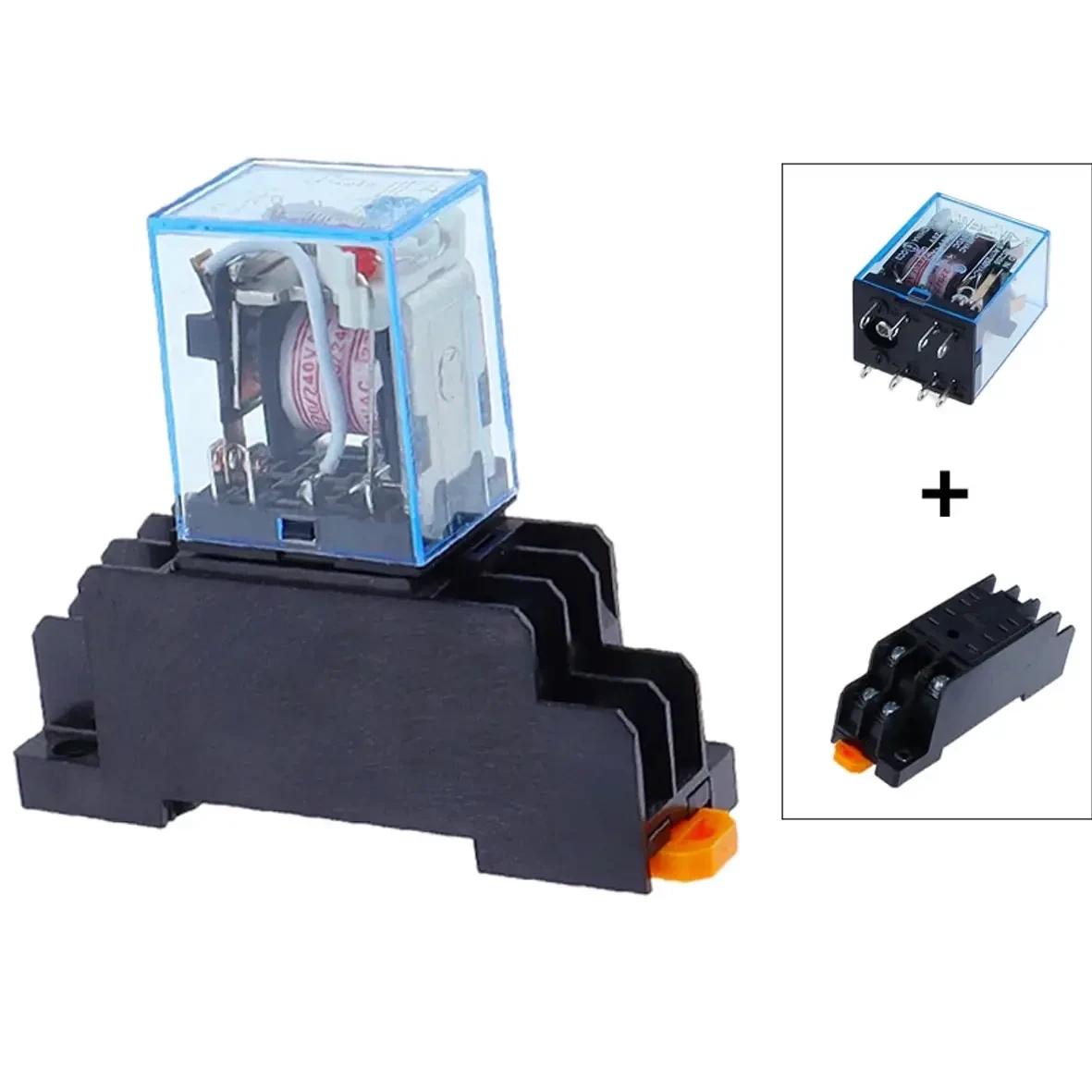

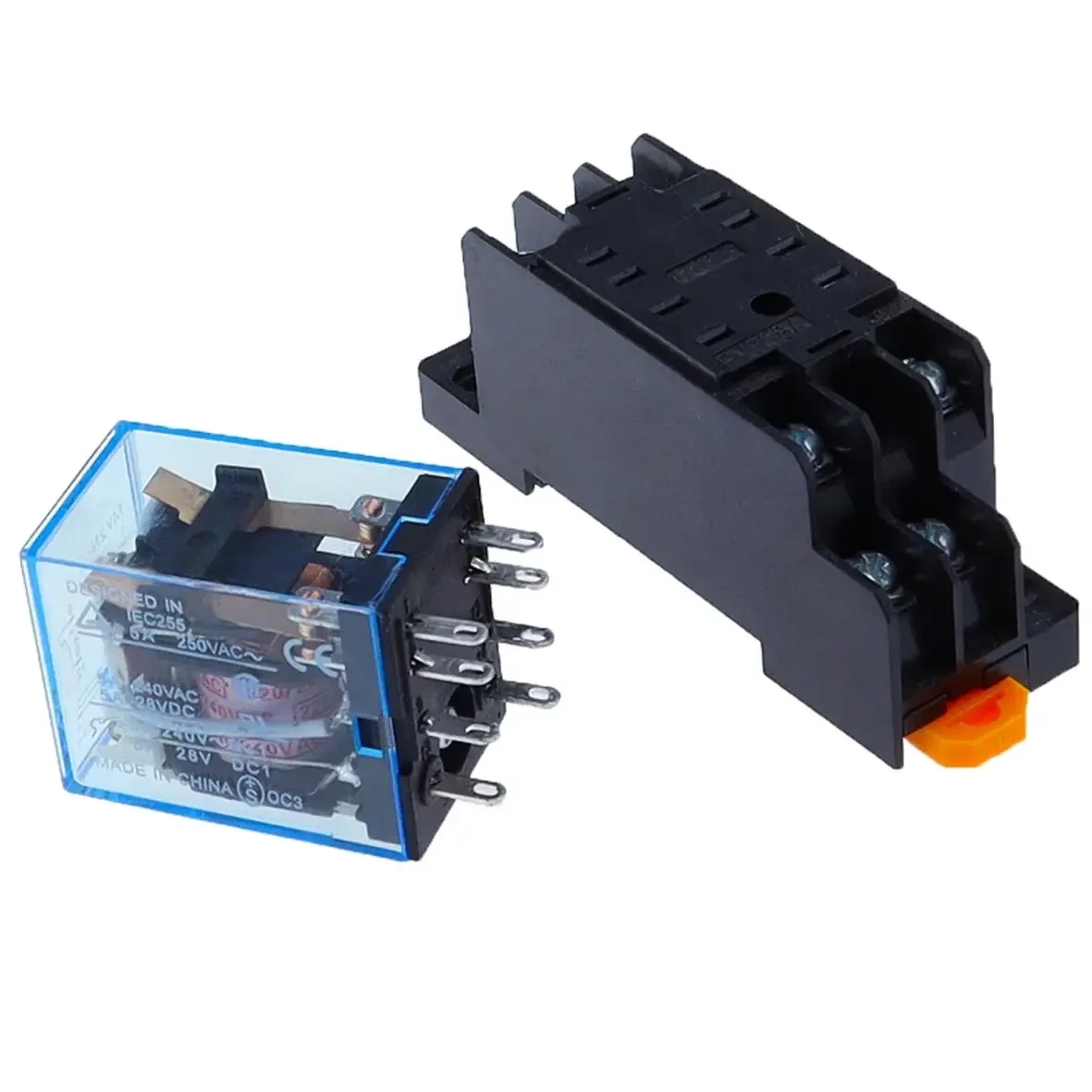

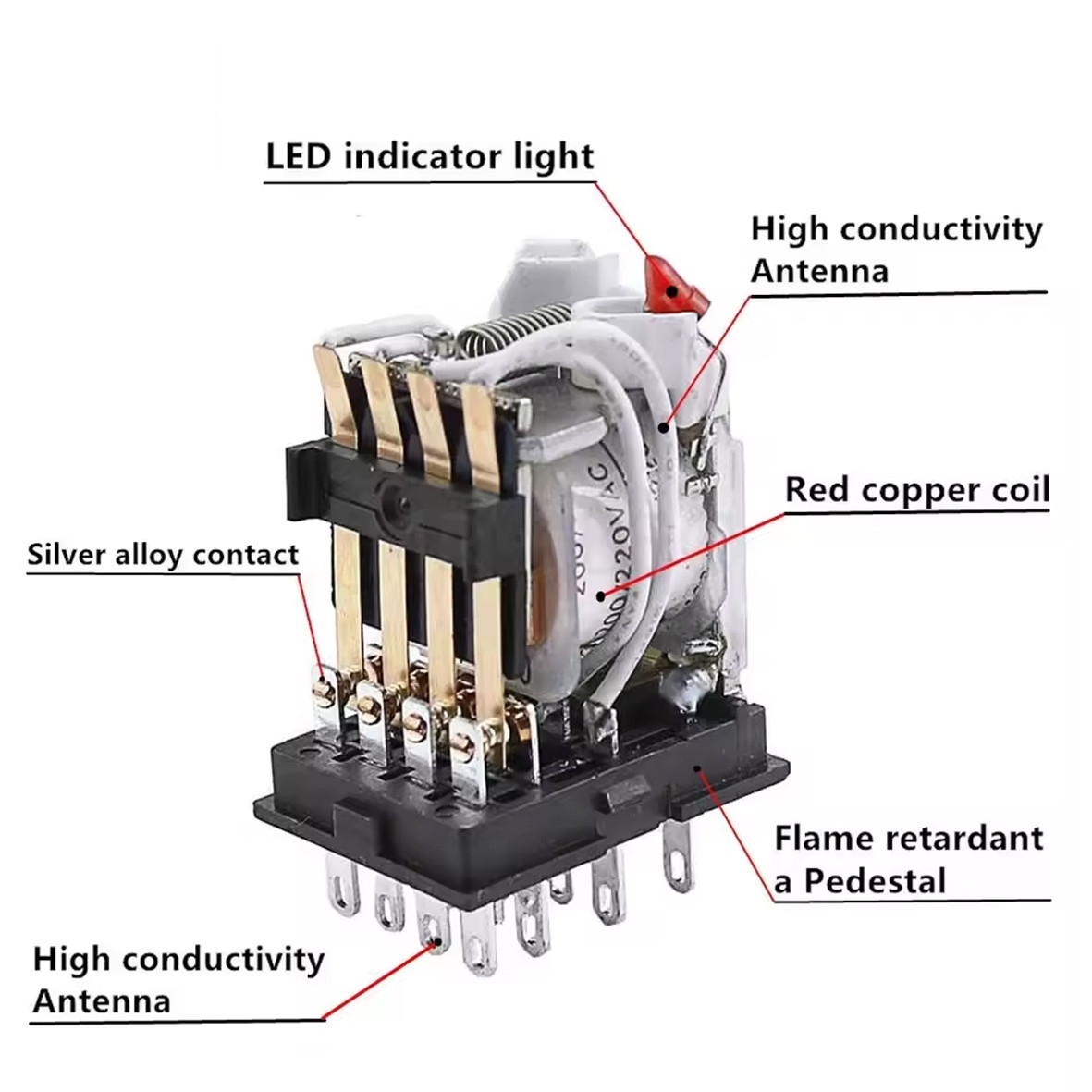

Реле комутації MY2NJ (HH62P) призначене для комутації силових ланцюгів виконавчих механізмів, переважно нагрівальних елементів (ТЕН), освітлювальних приладів і малопотужних електродвигунів та інших пристроїв з робочою напругою до 240В змінного та постійного струму і може управлятися сигналами 12V DC / 24V DC / 220V AC. Реле має 2 незалежні групи контактів NO/NC типу. Реле продається разом монтажною контактною колодкою, яка дозволяє встановлювати його як на DIN рейку, так і на будь яку плоску поверхню за допомогою монтажних гвинтів. Принцип дії реле - розмикання/змикання контактів здійснюється при подаванні в обмотку котушки пристрою електроструму. Породжене струмом електромагнітне поле переміщує якір реле. Останній механічним способом пов'язаний з контактами, які замикають або розмикають електроланцюги контактних груп.

Параметри реле:

номінальний робочий струм: 10 А

комутована напруга: 0 - 240 В AC/DC

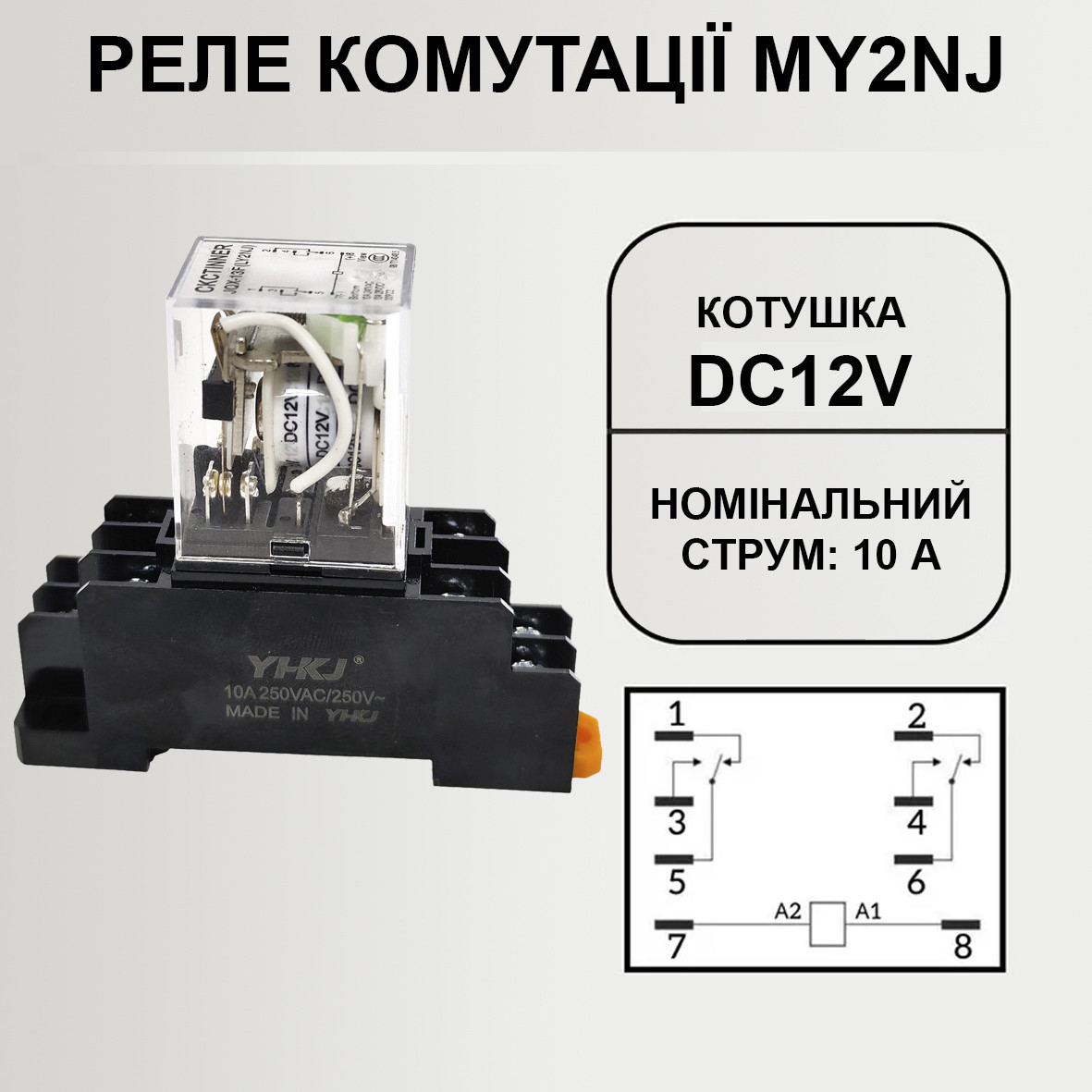

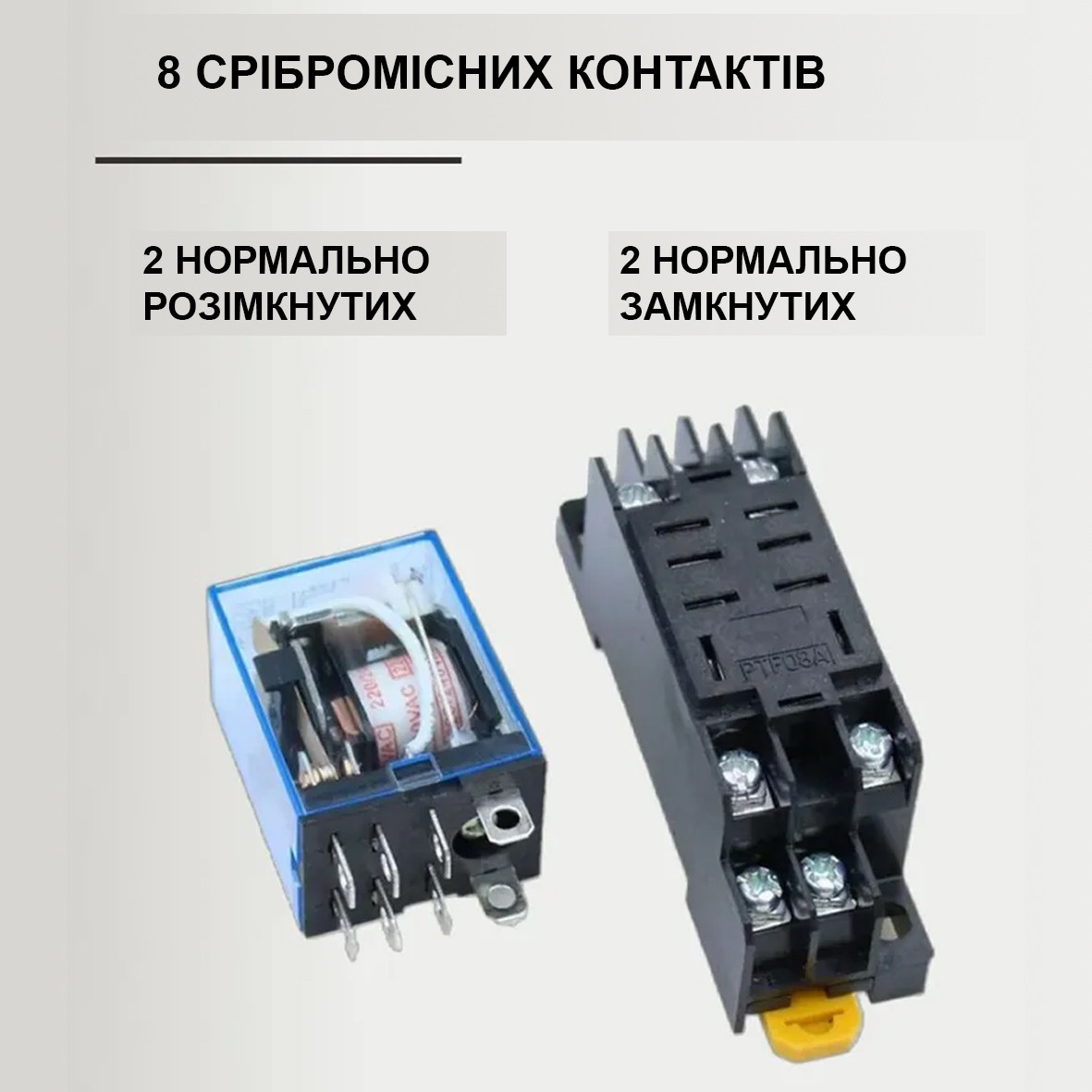

кількість силових контактів комутації: 2 контакти NO/NC

вбудований світлодіод – індикатор комутації

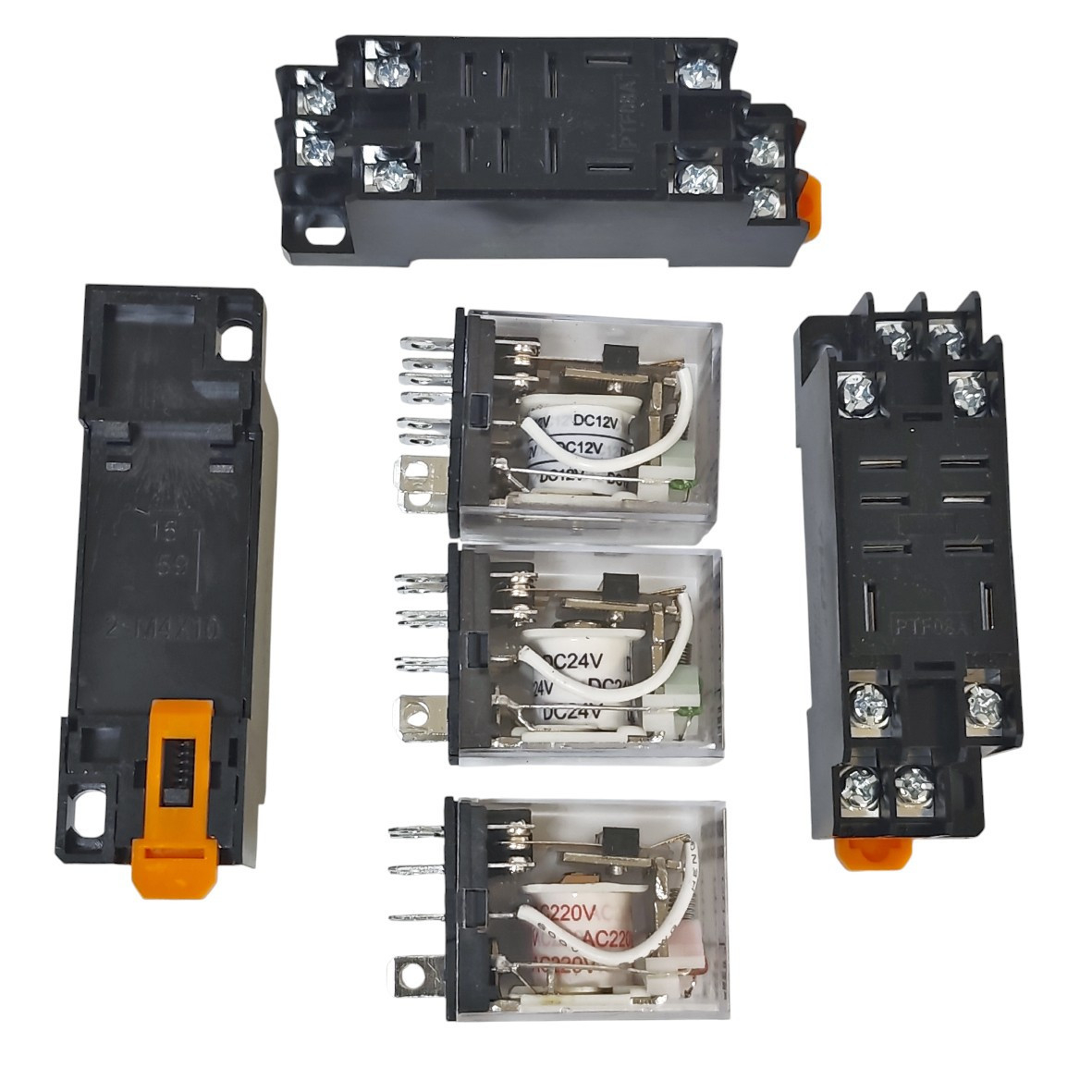

керуюча напруга: 12V DC / 24V DC / 220V AC

напруга ізоляції котушка-контакти: 1000 В

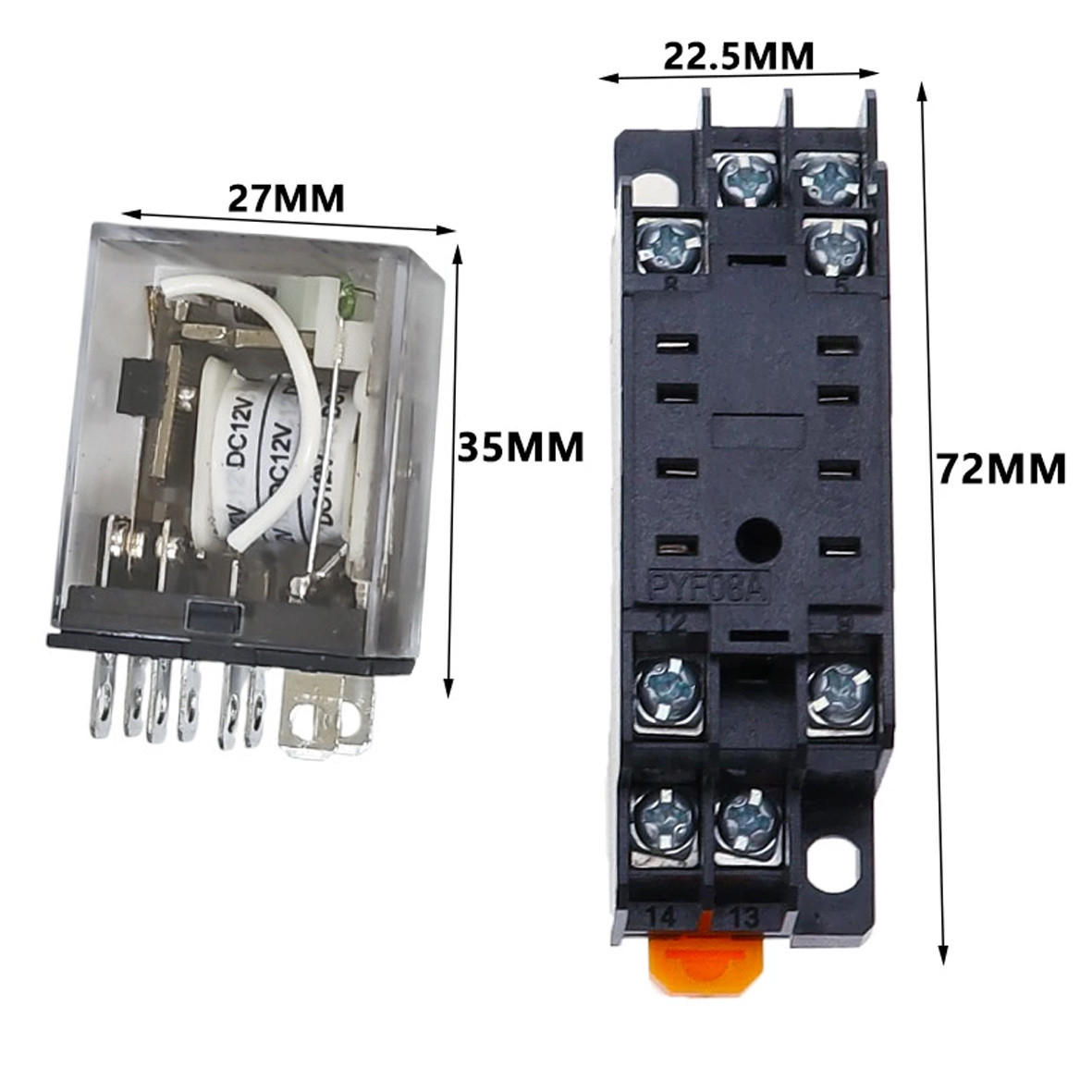

розмір реле: 21 х 27 х 36 мм

розмір колодки: 22 х 76 х 30.5 мм

тип встановлення: DIN-рейка / на поверхню за допомогою гвинтів
