ПІД регулятор температури REX-CH902

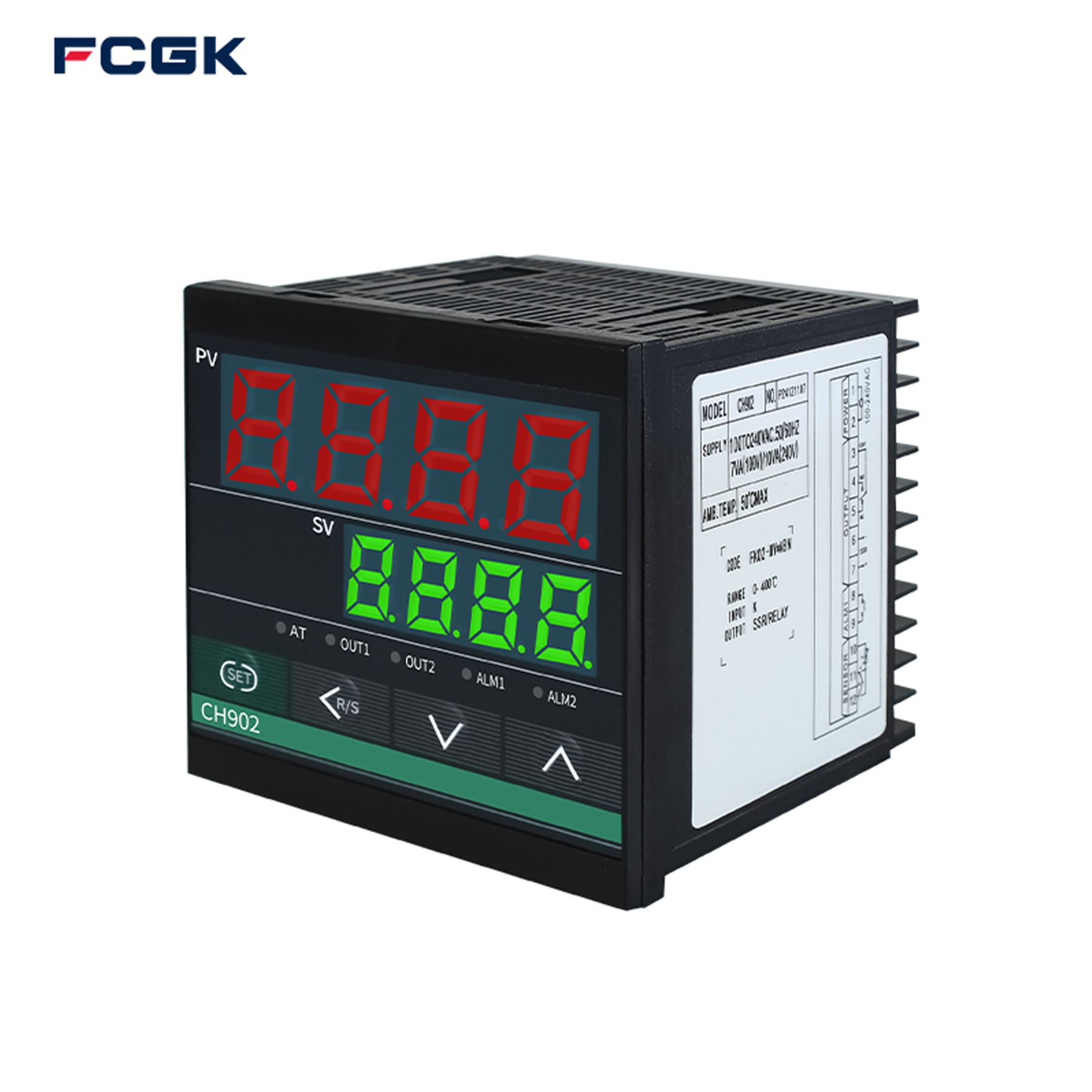

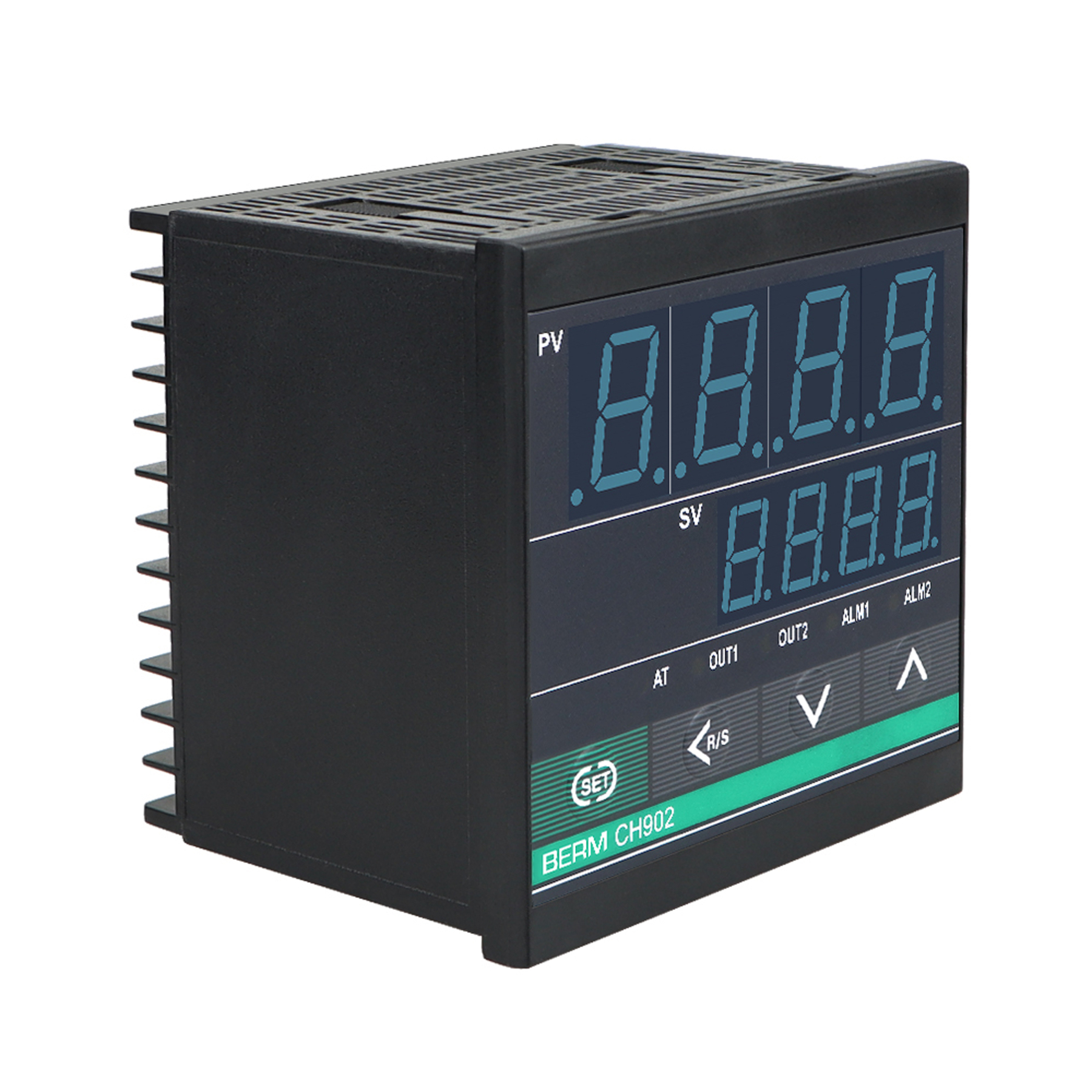

ПІД-регулятор температури REX-CH902, 96×96 мм
REX-CH902 — цифровий універсальний ПІД-регулятор температури для точного автоматичного контролю та підтримання заданої температури в промисловому обладнанні, нагрівальних установках, печах, термокамерах та інших системах автоматизації.

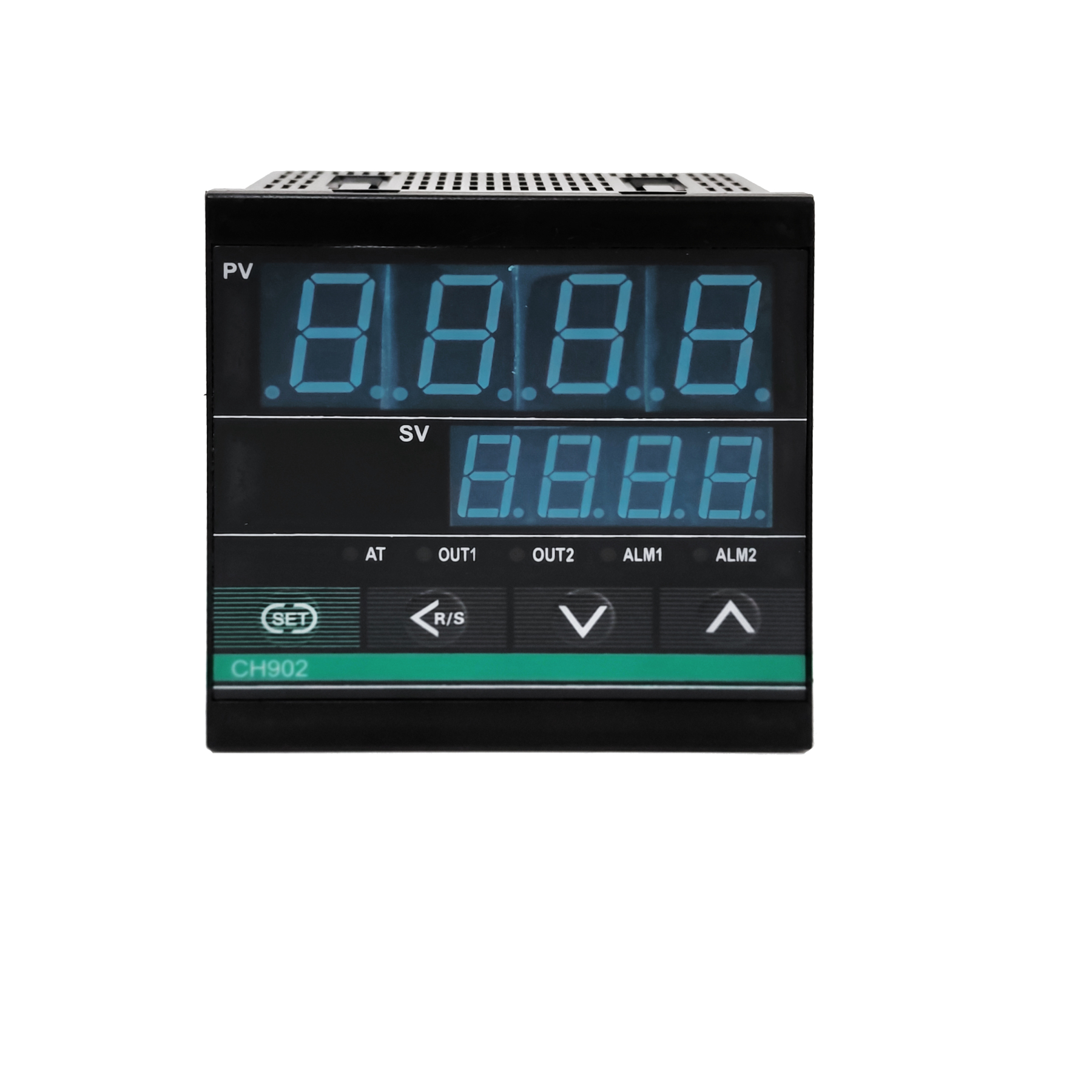

Регулятор має великий цифровий дисплей для відображення поточної температури (PV) та заданого значення (SV). Підтримується ПІД-регулювання з функцією автоматичного налаштування AT (Auto-Tuning), що дозволяє автоматично підібрати параметри P, I та D відповідно до характеристик системи.
Основні переваги
- точне ПІД-регулювання температури;
- функція автоматичного налаштування AT (Auto-Tuning);
- режими PID та ON/OFF;
- універсальний вхід для різних типів датчиків;
- одночасне відображення фактичної та заданої температури;
- налаштування параметрів P / I / D;

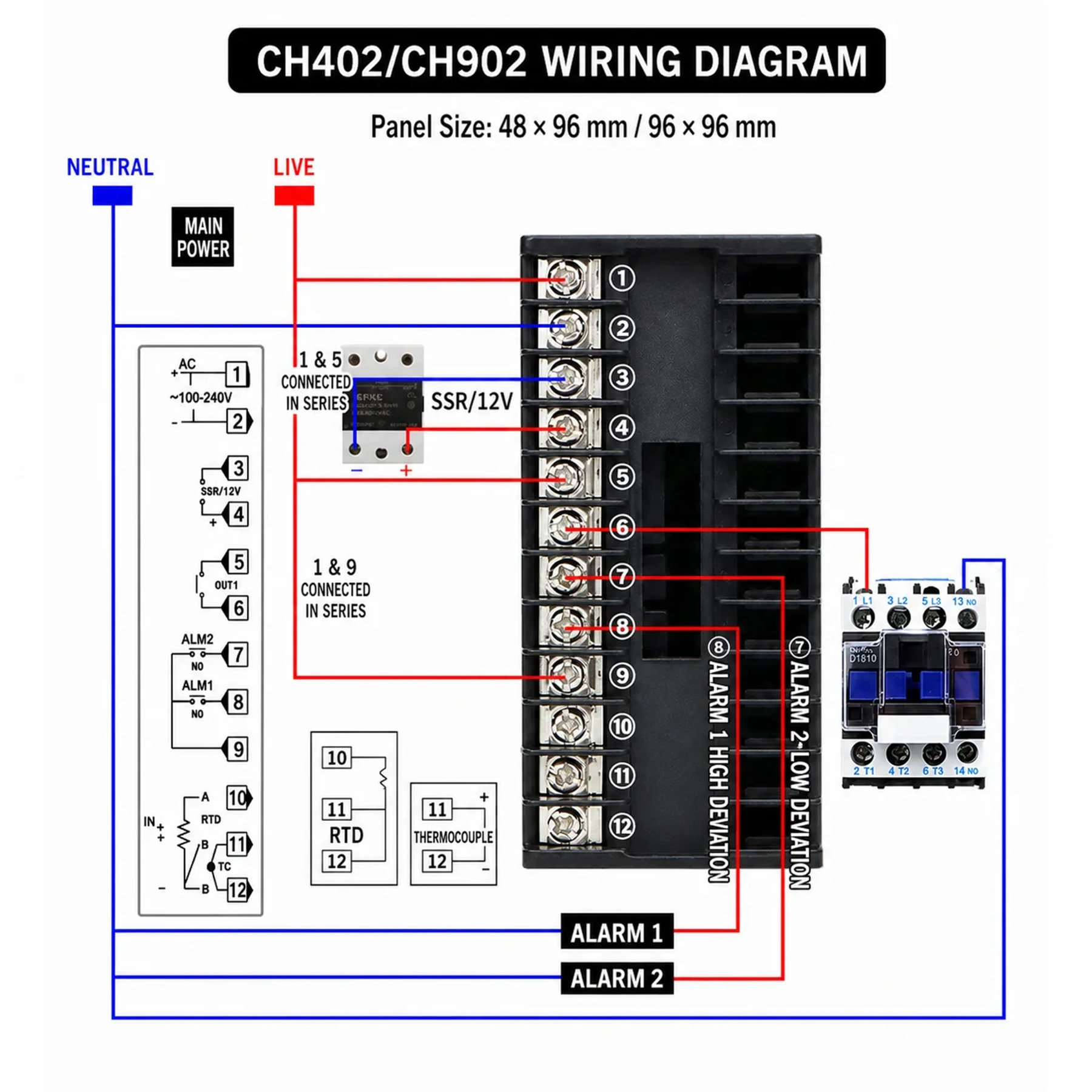

- можливість використання релейного або SSR-виходу залежно від модифікації;
- функції аварійної сигналізації ALM1 / ALM2 залежно від виконання;
- зручне цифрове керування кнопками на передній панелі;
- стандартний промисловий формат 1/4 DIN;
- панельний монтаж.
Підтримувані датчики та сигнали
Залежно від конкретної модифікації REX-CH902 підтримує:
- термопари K, J, R, S, B, E, N, T;
- Pt100 та інші RTD;
- Cu50;
- аналогові сигнали 0–5 В, 1–5 В;
- струмові сигнали 0–20 мА, 4–20 мА.
Для термопари типу K доступні діапазони вимірювання залежно від заданого коду входу; максимальний діапазон серії може досягати приблизно 0…1372 °C. Для Pt100 — приблизно −199,9…649 °C, а для Cu50 — −50…150 °C.
Технічні характеристики
| Характеристика | Значення |
|---|---|
| Модель | REX-CH902 |
| Тип | Цифровий ПІД-регулятор температури |
| Розмір передньої панелі | 96×96 мм |

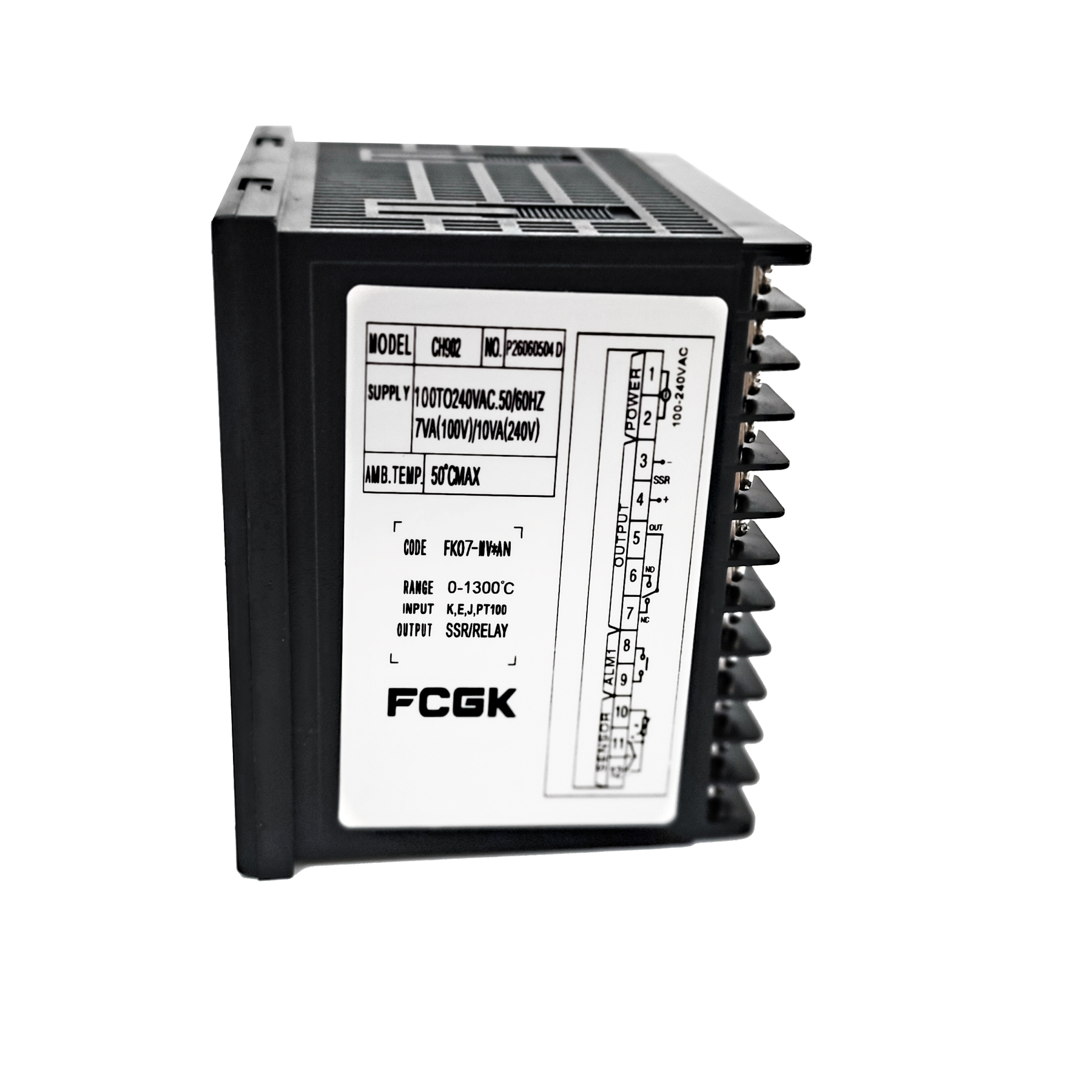

| Глибина корпусу | близько 70–75 мм |
| Розмір монтажного отвору | 92×92 мм |
| Метод регулювання | PID / ON-OFF |
| Автоналаштування | AT (Auto-Tuning) |
| Точність | близько ±0,5% FS ±1 °C |
| Роздільна здатність | 14 bit |
| Період дискретизації | 0,5 с |
| Входи | Термопара / RTD / аналогові сигнали — залежно від модифікації |
| Виходи | Реле / SSR / інші варіанти залежно від виконання |
| Живлення | AC 85–265 В або 100–240 В залежно від модифікації |
| Споживана потужність | до 10 VA |
| Робоча температура | 0…50 °C |
| Вологість | 30–85% RH, без конденсації |
| Монтаж | Панельний |
Розміри REX-CH902 становлять приблизно 96×96×70–75 мм, а рекомендований монтажний отвір — близько 92×92 мм.
Застосування
REX-CH902 використовується для автоматичного регулювання температури в:
- промислових та електричних печах;
- сушильних шафах і термокамерах;
- системах нагріву ТЕНами;
- пакувальному обладнанні;
- термопластавтоматах;
- лабораторному обладнанні;
- нагрівальних установках;
- технологічних лініях;
- системах автоматизації виробничих процесів.
Принцип роботи

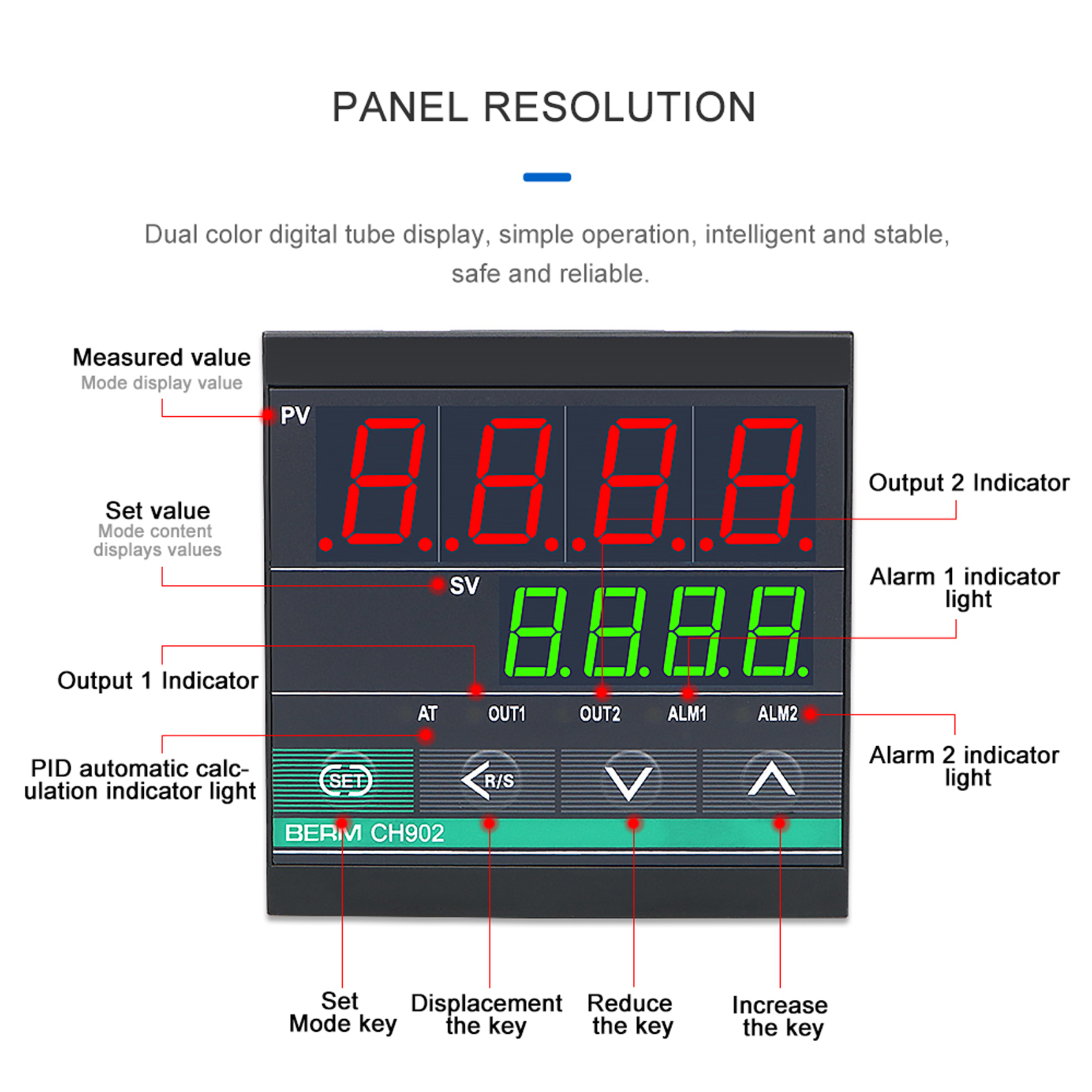

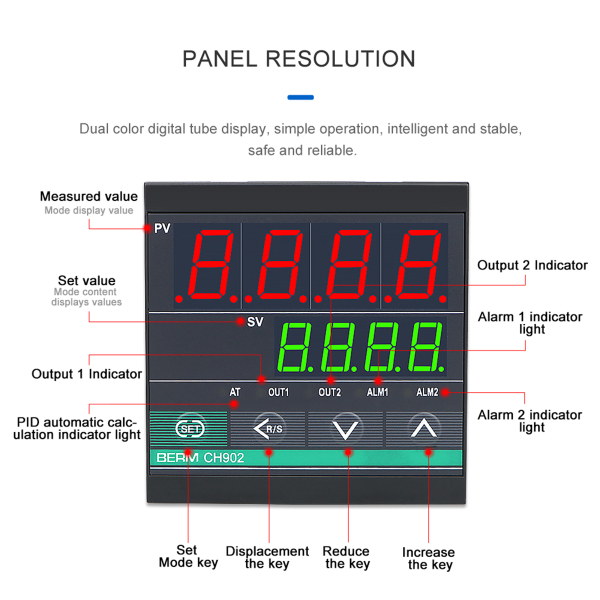

PV відображає фактичну температуру, отриману від датчика, а SV — встановлену користувачем температуру. Контролер порівнює ці значення та автоматично регулює потужність нагрівача через керуючий вихід.
Функція AT (Auto-Tuning) автоматично визначає оптимальні параметри P, I та D, що спрощує первинне налаштування регулятора та дозволяє адаптувати його до конкретного нагрівального процесу.
REX-CH902 — універсальний цифровий ПІД-регулятор у корпусі 96×96 мм, призначений для точного контролю температури та автоматизації процесів нагріву.
