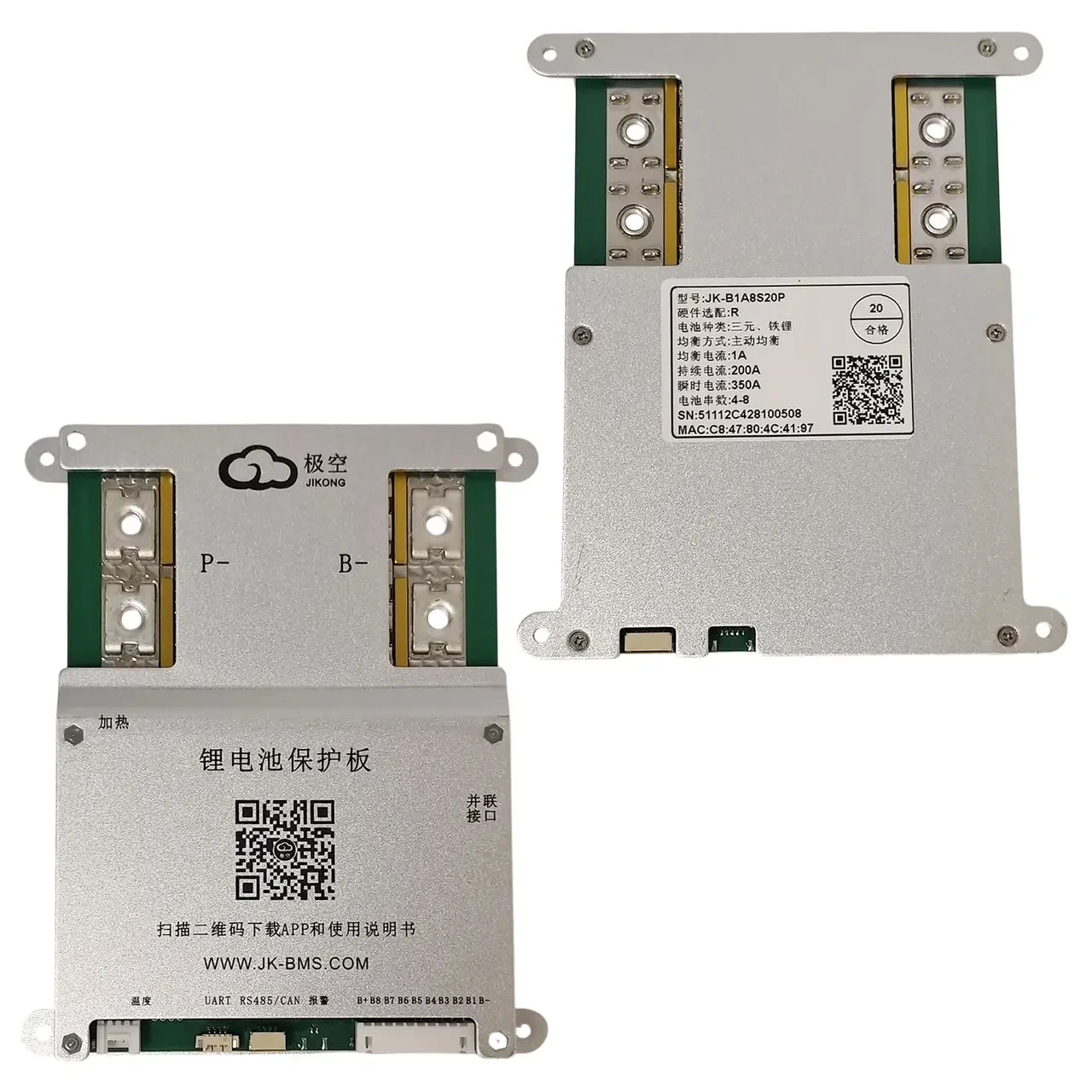

BMS JK B1A8S20PR (200А номінальний струм, 1А струм балансування, RS-485)
Smart BMS плата JK B1A8S20PR (4S-8S, 200A) з активним балансиром 1A та RS485
JK BMS B1A8S20PR — це потужна інтелектуальна система захисту акумуляторів від компанії Jikong. Ця модель розроблена спеціально для високострумових збірок на 12В (4S) та 24В (8S), де потрібна надійна робота з потужними інверторами.
Головна відмінність цієї версії — здатність витримувати постійний струм навантаження 200А. Це дозволяє використовувати її в системах резервного живлення потужністю до 5 кВт (для 24В) без ризику перегріву плати.
Завдяки вбудованому активному балансиру на 1А, плата не просто відсікає перезаряд, а переносить енергію між комірками, вирівнюючи їхню напругу з точністю до 0.005В. Це критично важливо для LiFePO4 акумуляторів великої ємності.
Ключові переваги:
● Висока потужність (200А): Ідеально підходить для інверторів 3 кВт, 4 кВт та 5 кВт, які працюють від 24В.
● Універсальність (4S-8S): Підтримує всі типи літію (Li-Ion, LiFePO4, LTO). Можна зібрати батарею 12В або 24В.
● Активний балансир 1А: Значно ефективніший за пасивні балансири. Дозволяє подовжити термін служби комірок, навіть якщо вони мають різний внутрішній опір.

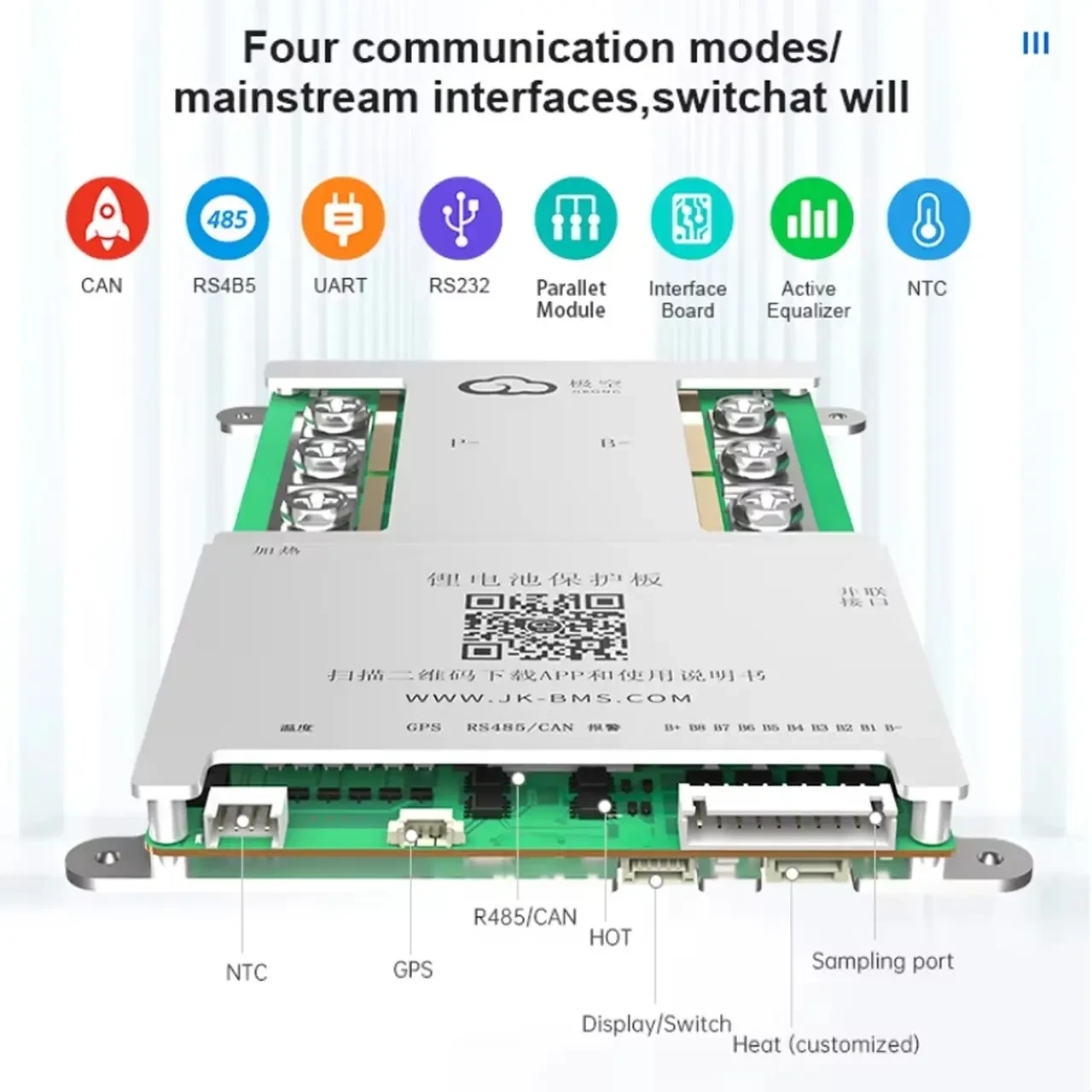

● Інтерфейс RS485 (індекс R): Плата підтримує підключення до інвертора, ПК або систем розумного дому через інтерфейс RS485.

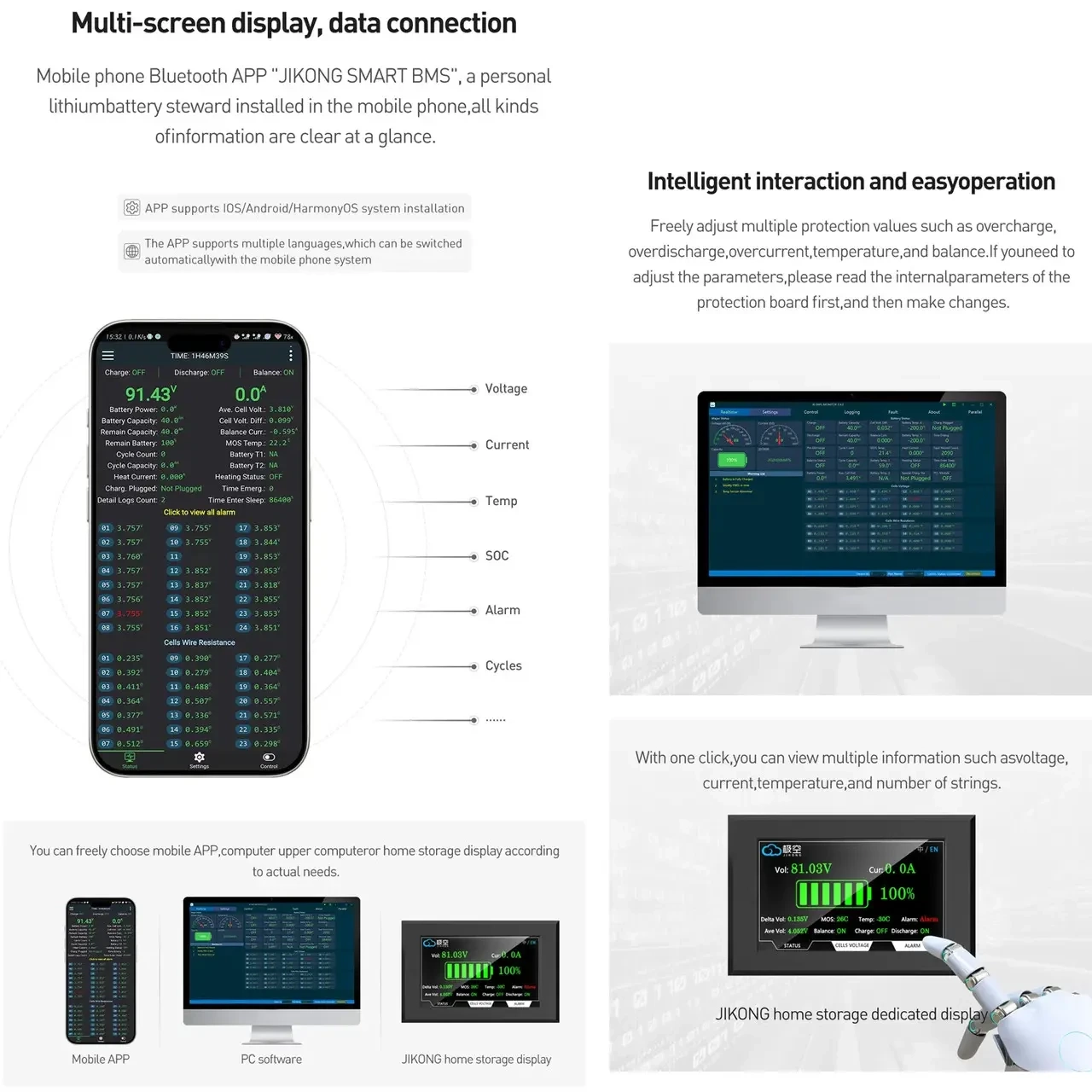

● Bluetooth керування: Безкоштовний додаток для iOS та Android дозволяє бачити напругу кожної комірки, температуру, залишкову ємність та налаштовувати пороги захисту.

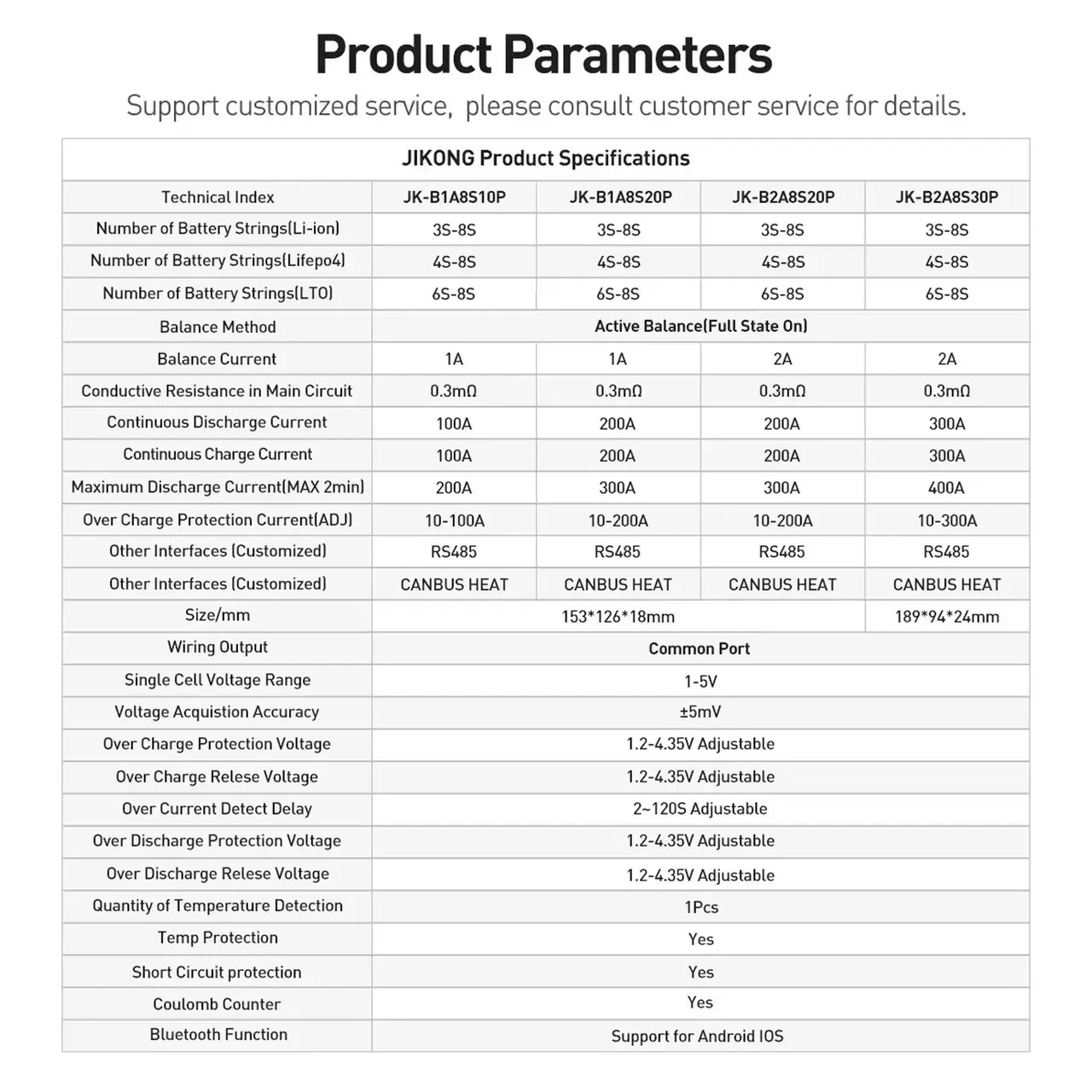

Технічні характеристики:
| Параметр | Значення |
| Модель | JK-B1A8S20PR |
| Підтримка акумуляторів (S) | 4S — 8S (Li-Ion / LiFePO4 / LTO) |
| Струм активного балансування | 1 А |
| Номінальний струм розряду | 200 А |
| Максимальний (піковий) струм | 350 А (короткочасно) |
| Номінальний струм заряду | 200 А |
| Опір силового ланцюга | < 0.8 мОм (наднизький, менше нагріву) |
| Інтерфейси | Bluetooth (вбудований), RS485 / GPS порт |
| Датчики температури | 2 зовнішніх + внутрішні |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі |
| Додаток | JK BMS (Android / iOS) |
| Розміри | 162 x 102 x 20 мм (орієнтовно) |

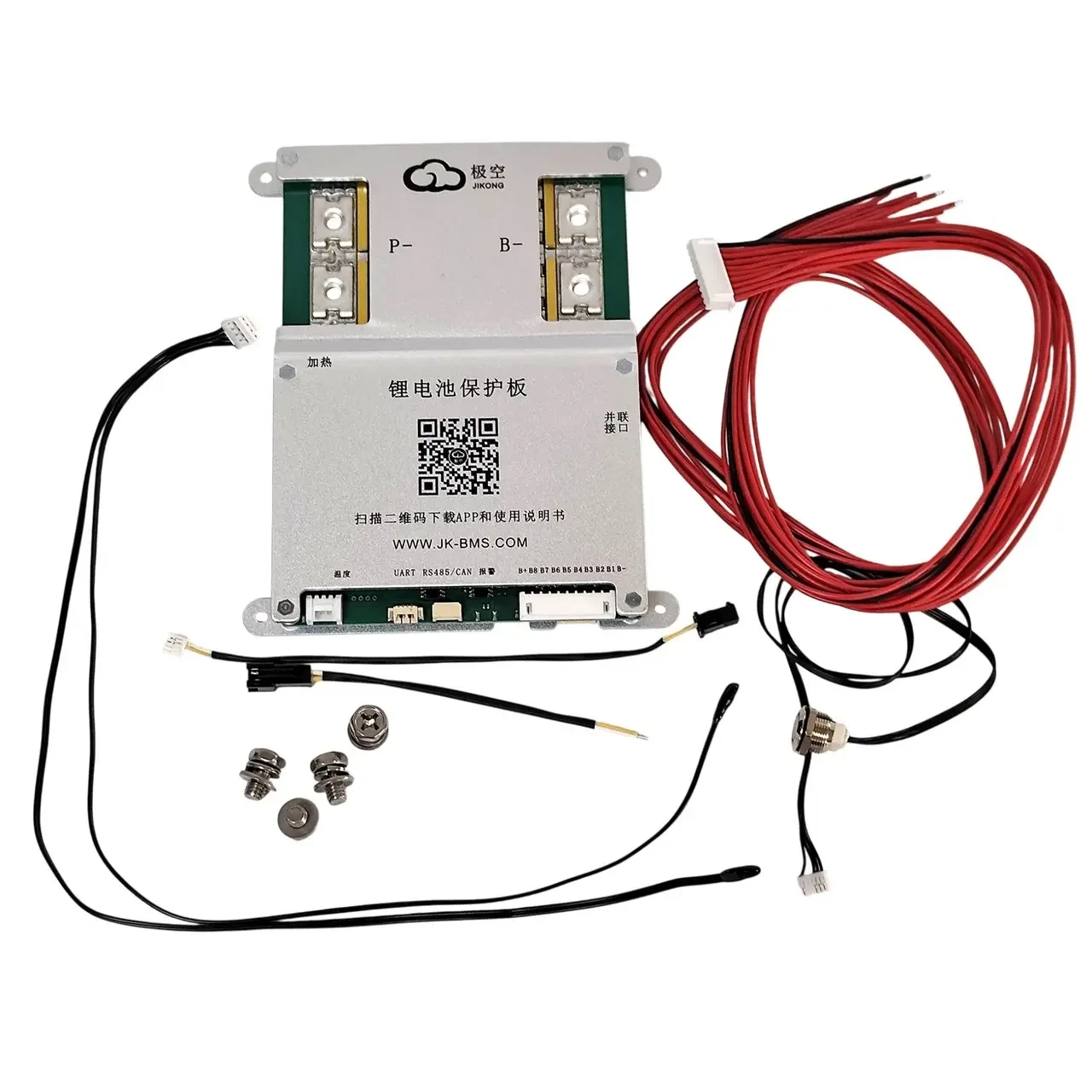

Комплектація (див.фото товару):
1. Плата BMS JK-B1A8S20PR (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Кабель для інтерфейса RS485.
Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
Важливо: Оскільки плата розрахована на високі струми (200А), для підключення силових проводів використовуються клеми під болт M6 (або подвійні M6). Переконайтеся, що ваші силові кабелі мають відповідний переріз (рекомендовано від 35 мм² до 50 мм² міді) та надійно обтиснені наконечниками.
