BMS JK B1A8S10PR (100А номінальний струм, 1А струм балансування, RS-485)
Smart BMS плата JK B1A8S10PR (4S-8S, 100A) з активним балансиром 1A та RS485
JK BMS B1A8S10PR — це надійна інтелектуальна система керування акумулятором від компанії Jikong (JK), призначена для збірок невеликої та середньої потужності. Це ідеальне рішення для систем на 12В (4S) та 24В (8S).
Головна перевага цієї моделі — наявність активного балансира зі струмом 1А. На відміну від звичайних BMS з пасивним балансуванням (які просто гріються і мають малий струм ~30-50мА), ця плата ефективно перерозподіляє енергію між комірками, що дозволяє тримати батарею в ідеальному стані та значно подовжує її ресурс.
Модель 10PR розрахована на номінальне навантаження 100А, що дозволяє використовувати її з інверторами потужністю до 2.4 кВт (для 24В системи) або 1.2 кВт (для 12В системи).
Чому варто обрати JK B1A8S10PR:
● Універсальність напруги: Підходить для збірок від 4S до 8S. Ви можете зібрати як класичний 12-вольтовий акумулятор для авто/кемпінгу, так і 24-вольтову систему для резервного живлення квартири.
● Всі типи літію: Працює з LiFePO4, Li-Ion (NMC) та LTO елементами.
● Активний балансир 1А: Ефективно вирівнює комірки ємністю до 100-150 Аг, запобігаючи розбалансуванню при глибоких розрядах.

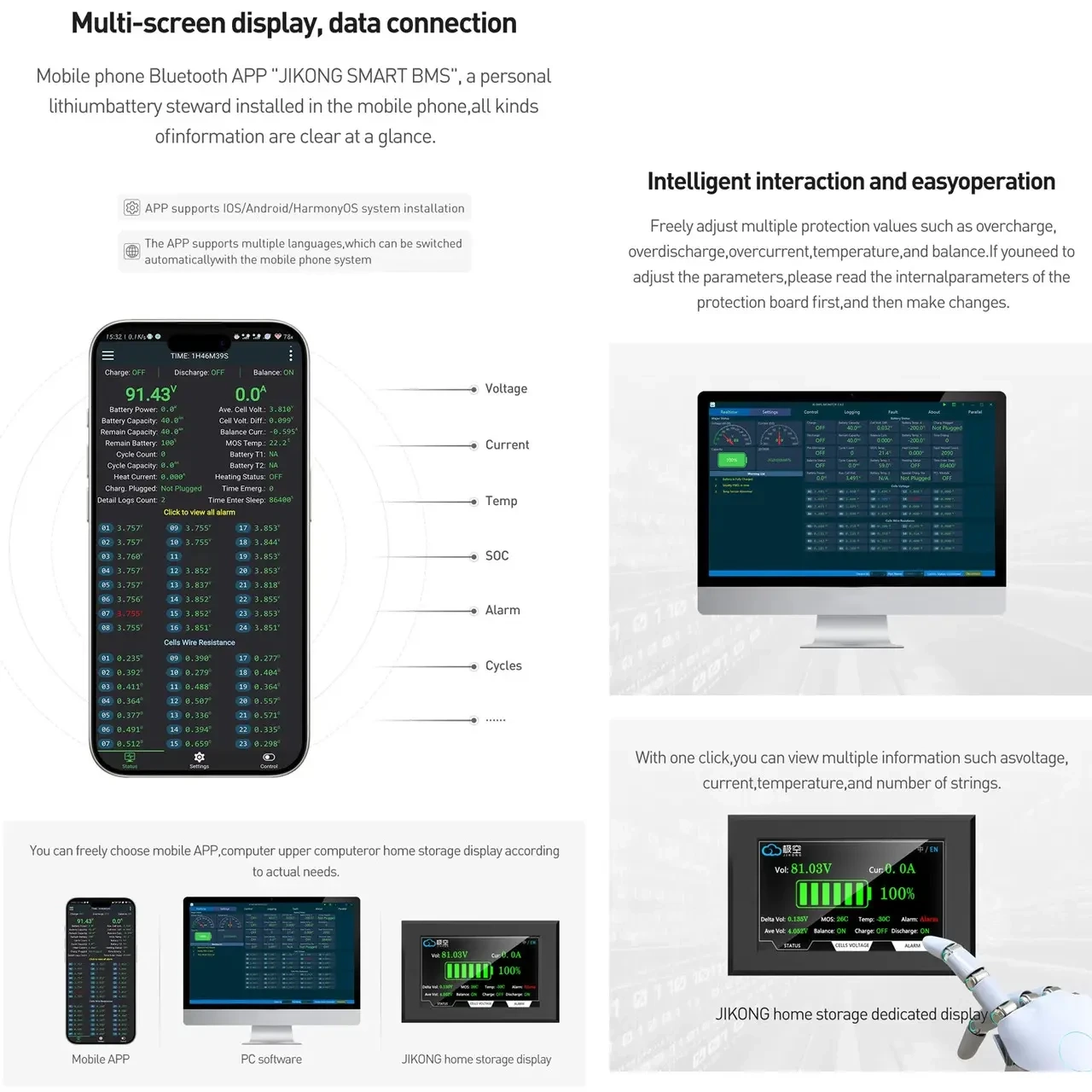

● Smart-управління: Вбудований Bluetooth дозволяє підключатися до телефону (iOS/Android) для повного моніторингу та налаштування параметрів захисту.
● Інтерфейс RS485: Модель з індексом "R" підтримує підключення по RS485 для інтеграції в системи "розумного дому" або підключення до інвертора, ПК.
● Компактність: Невеликі розміри дозволяють встановити її в компактні корпуси.

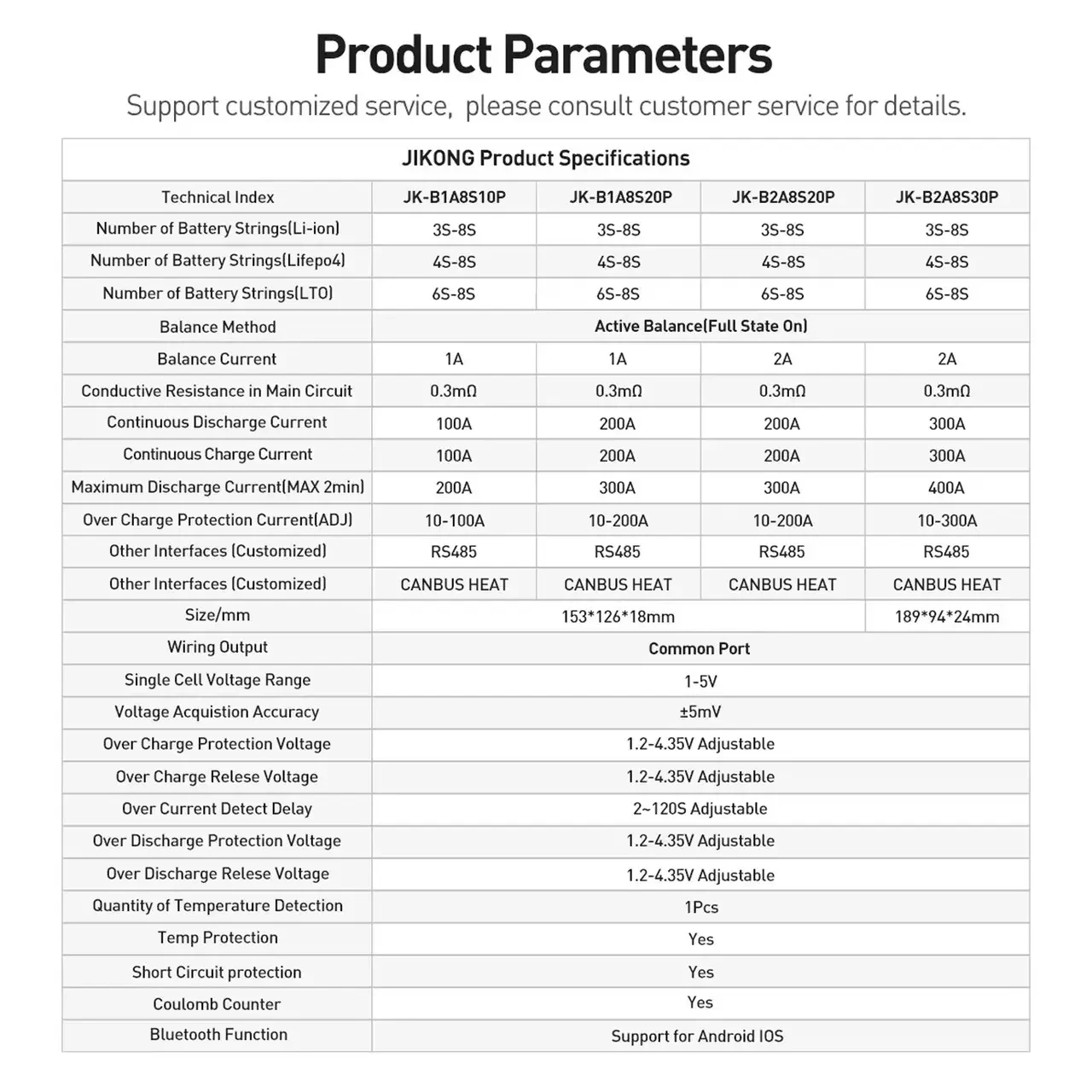

Технічні характеристики:
| Параметр | Значення |

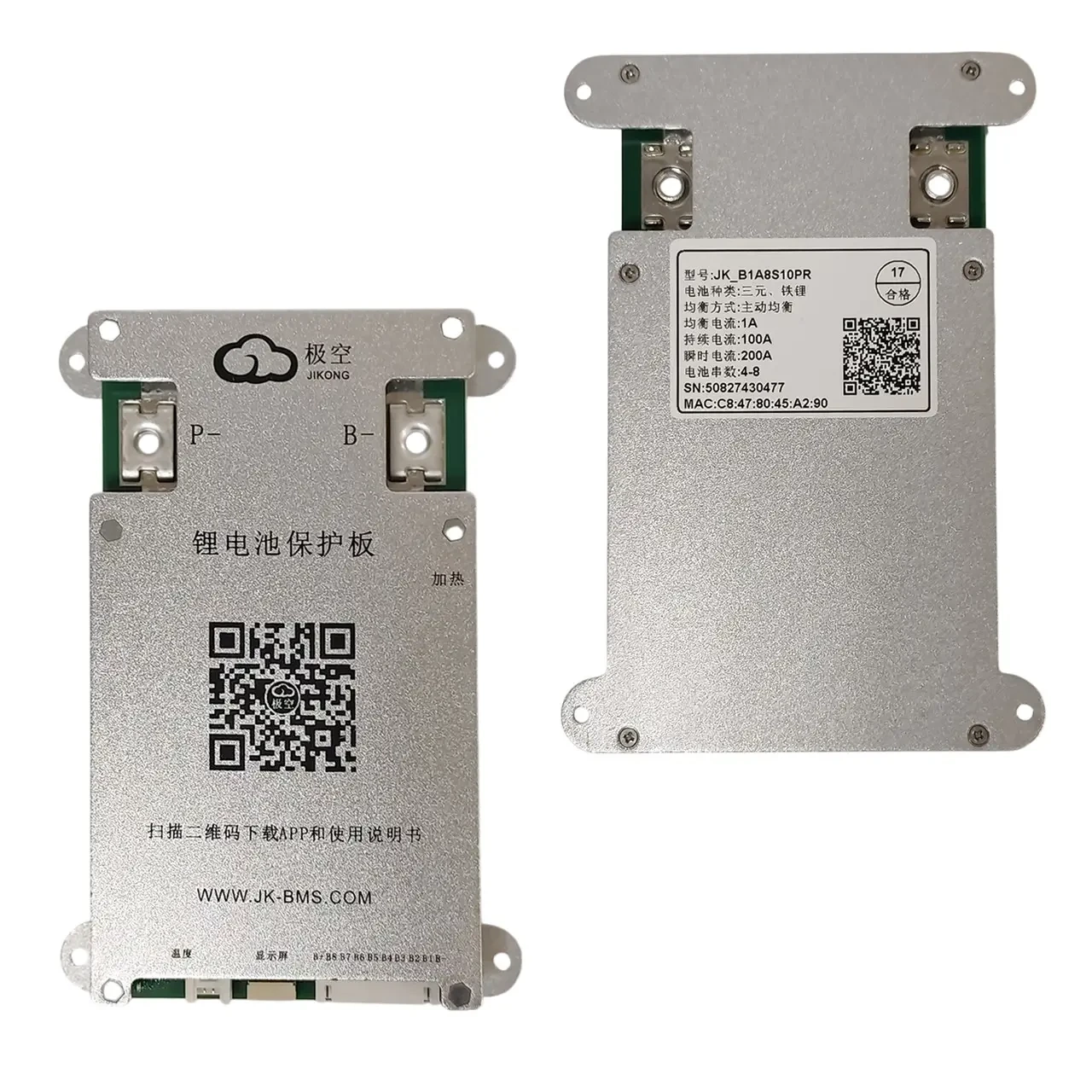

| Модель | JK-B1A8S10PR |
| Кількість комірок (S) | 4S — 8S (Li-Ion / LiFePO4 / LTO) |
| Струм активного балансування | 1 А |
| Номінальний струм розряду | 100 А |
| Піковий струм розряду | 200 А (короткочасно) |
| Номінальний струм заряду | 100 А |

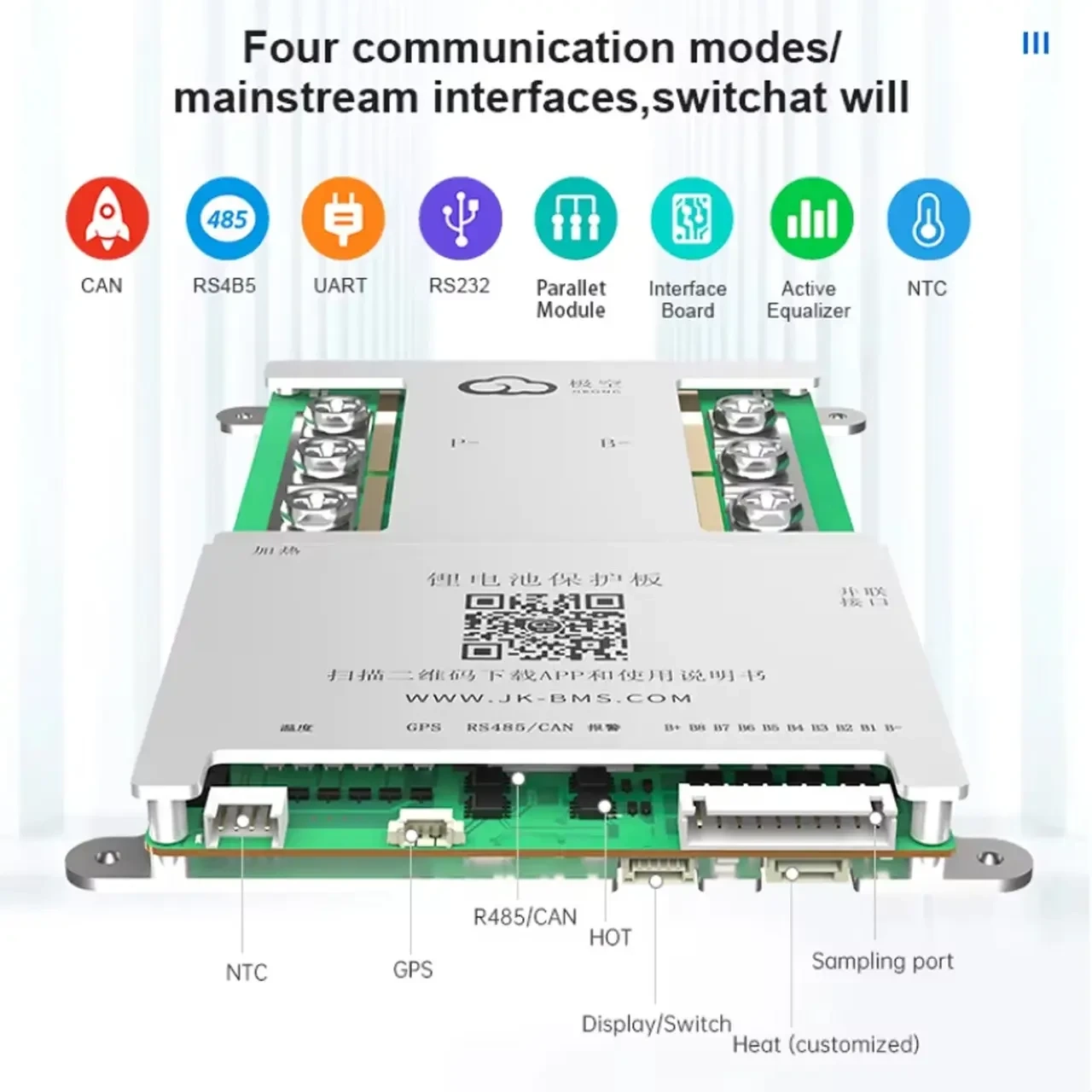

| Інтерфейси | Bluetooth (вбудований), RS485 |
| Датчики температури | 2 зовнішніх виносних + внутрішні на платі |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі |
| Керування | JK BMS (Android / iOS) |
| Розміри | 153 x 136 x 18 мм (уточнюйте залежно від партії) |

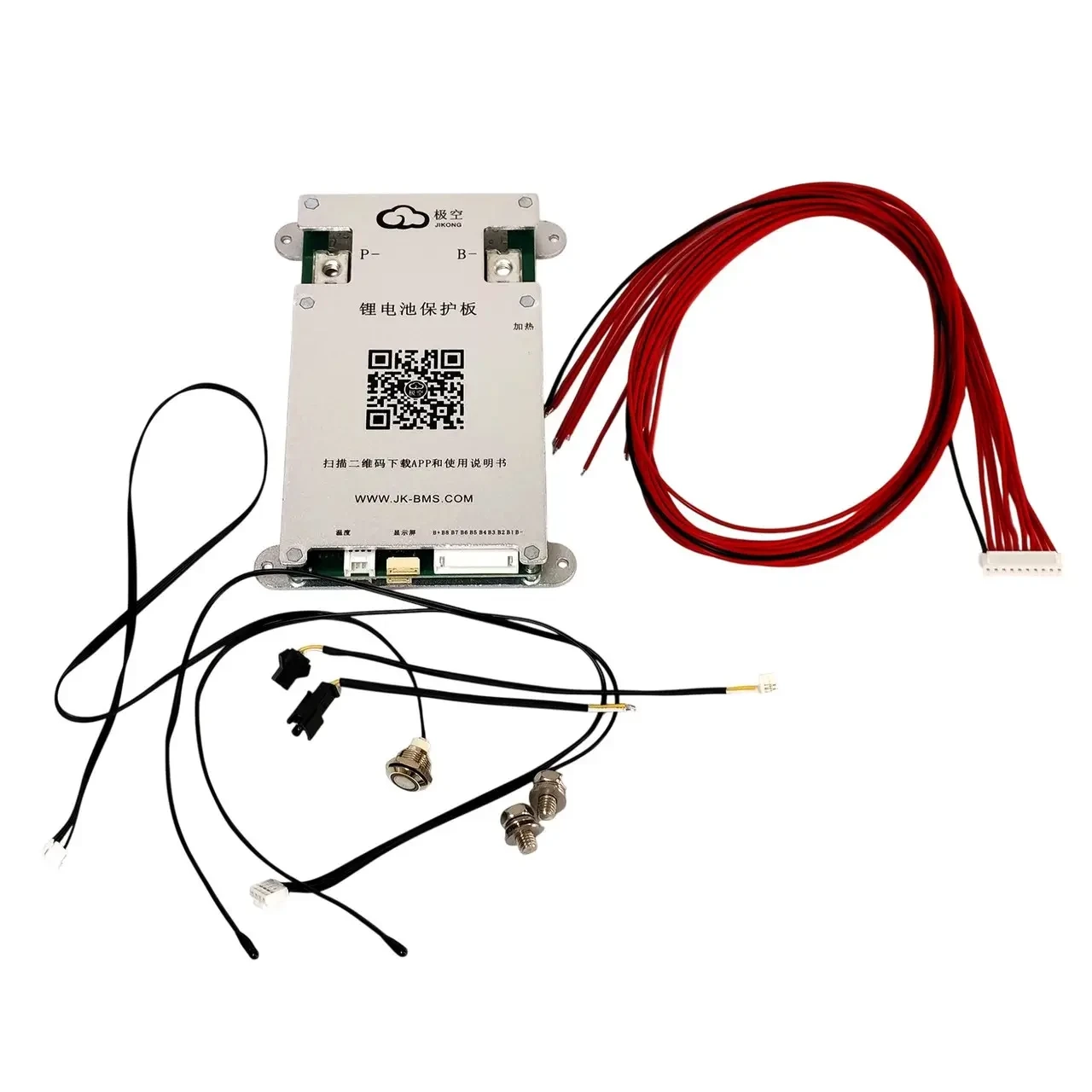

Комплектація (див.фото товару):

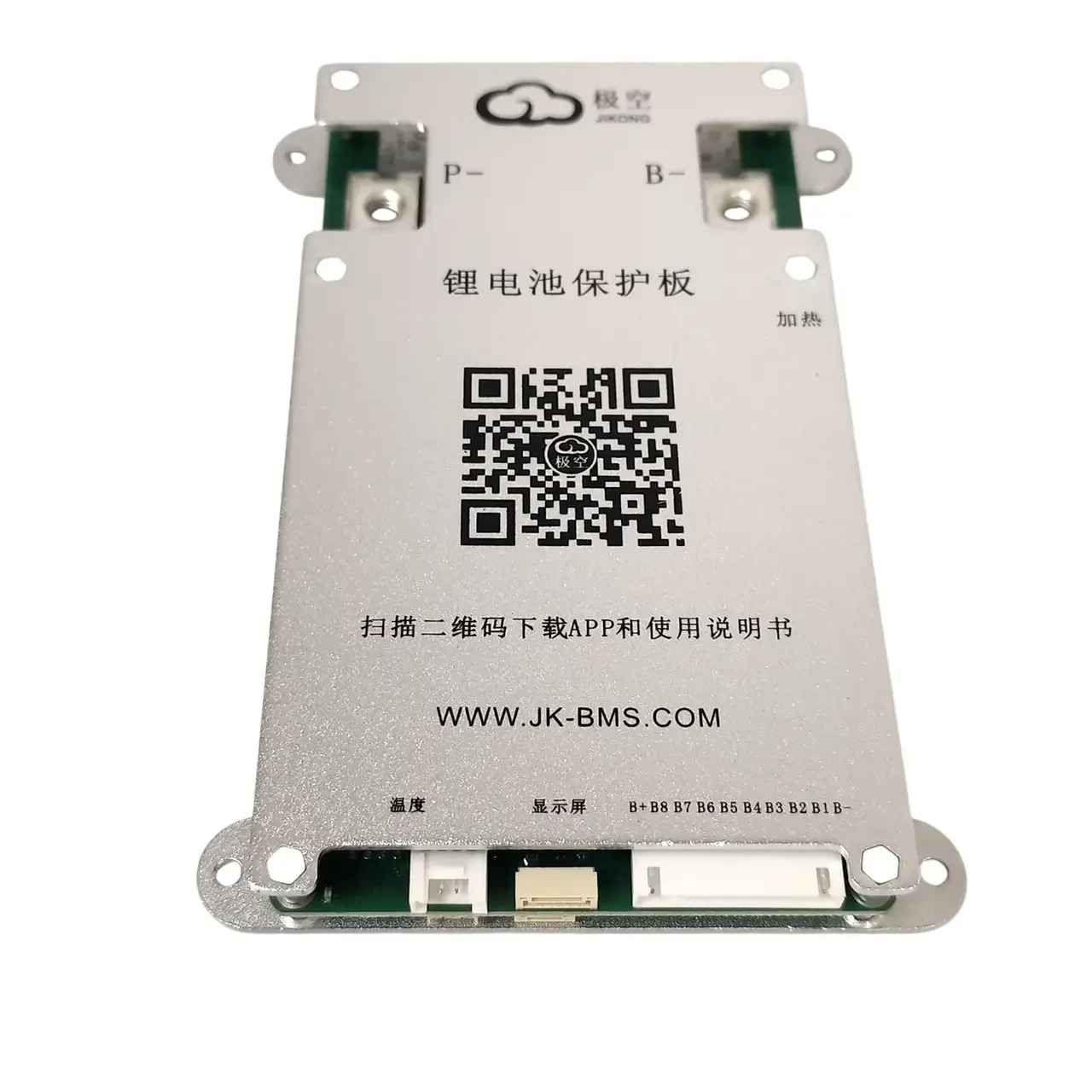

1. Плата BMS JK-B1A8S10PR (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Кабель для інтерфейса RS485.
Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
