BMS JK B1A20S15PR (150А номінальний струм, 1А струм балансування, RS-485)
Smart BMS плата JK B1A20S15PR (8S-20S, 150A) з активним балансиром 1A та RS485
JK BMS B1A20S15PR — це універсальна та потужна система керування акумуляторною батареєю, яка підтримує широкий діапазон напруг (від 24В до 72В).
Ця модель є ідеальним вибором для електротранспорту (електроскутери, мотоцикли, легкі електромобілі) та сонячних систем зберігання енергії (48В), де потрібна висока струмовіддача до 150 Ампер.
Ключовою особливістю є технологія активного балансування струмом 1А. Це дозволяє вирівнювати заряд між комірками без виділення зайвого тепла, що значно подовжує термін служби акумулятора та дозволяє використовувати всю його корисну ємність.
Переваги моделі JK-B1A20S15PR:
● Універсальність (8S-20S): Одна плата підходить для збірок 24В, 36В, 48В, 60В та 72В. Ви можете змінити конфігурацію батареї, не змінюючи BMS.
● Висока потужність: Номінальний струм розряду 150А дозволяє живити інвертори потужністю до 7 кВт (при 48В) або до 10 кВт (при 72В).

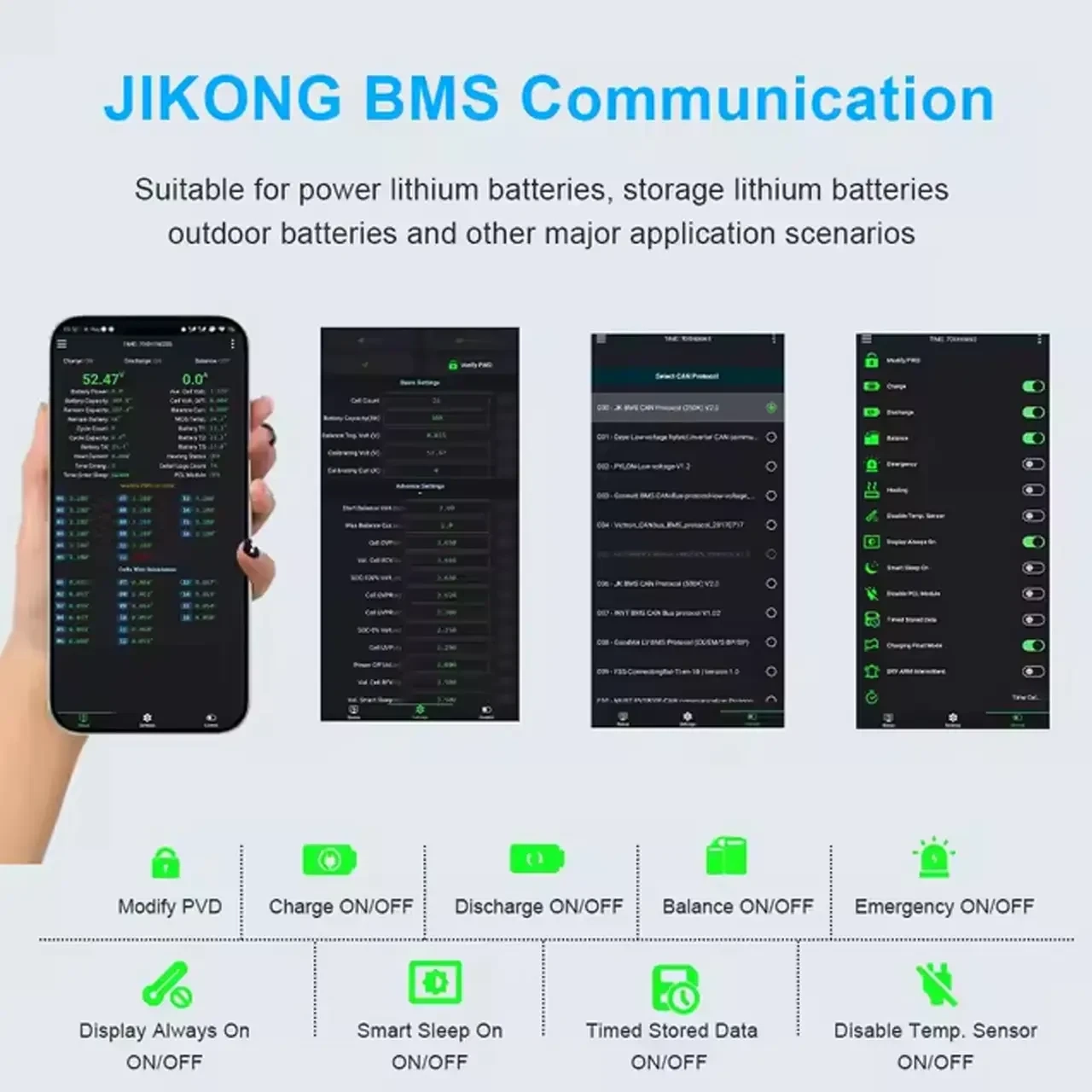

● Smart-моніторинг: Вбудований Bluetooth дозволяє підключатися до смартфона (iOS/Android) для перегляду напруги кожної комірки, температури, струму та налаштування параметрів захисту.
● Інтерфейс RS485: Дозволяє підключати BMS до інвертора, комп'ютера або інтегрувати в системи моніторингу.
● Надійний захист: Захищає батарею від перезаряду, глибокого розряду, короткого замикання (КЗ), перегріву та перевантаження по струму.
Технічні характеристики:
| Параметр | Значення | |
| Модель | JK-B1A20S15PR | |
| Кількість комірок (S) | 8S — 20S | |
| Тип хімії | LiFePO4 / Li-Ion (NMC) / LTO | |
| Струм активного балансування | 1 А | |
| Номінальний струм розряду | 150 А | |
| Піковий струм розряду | 300 А (короткочасно) | |
| Номінальний струм заряду | 150 А | |

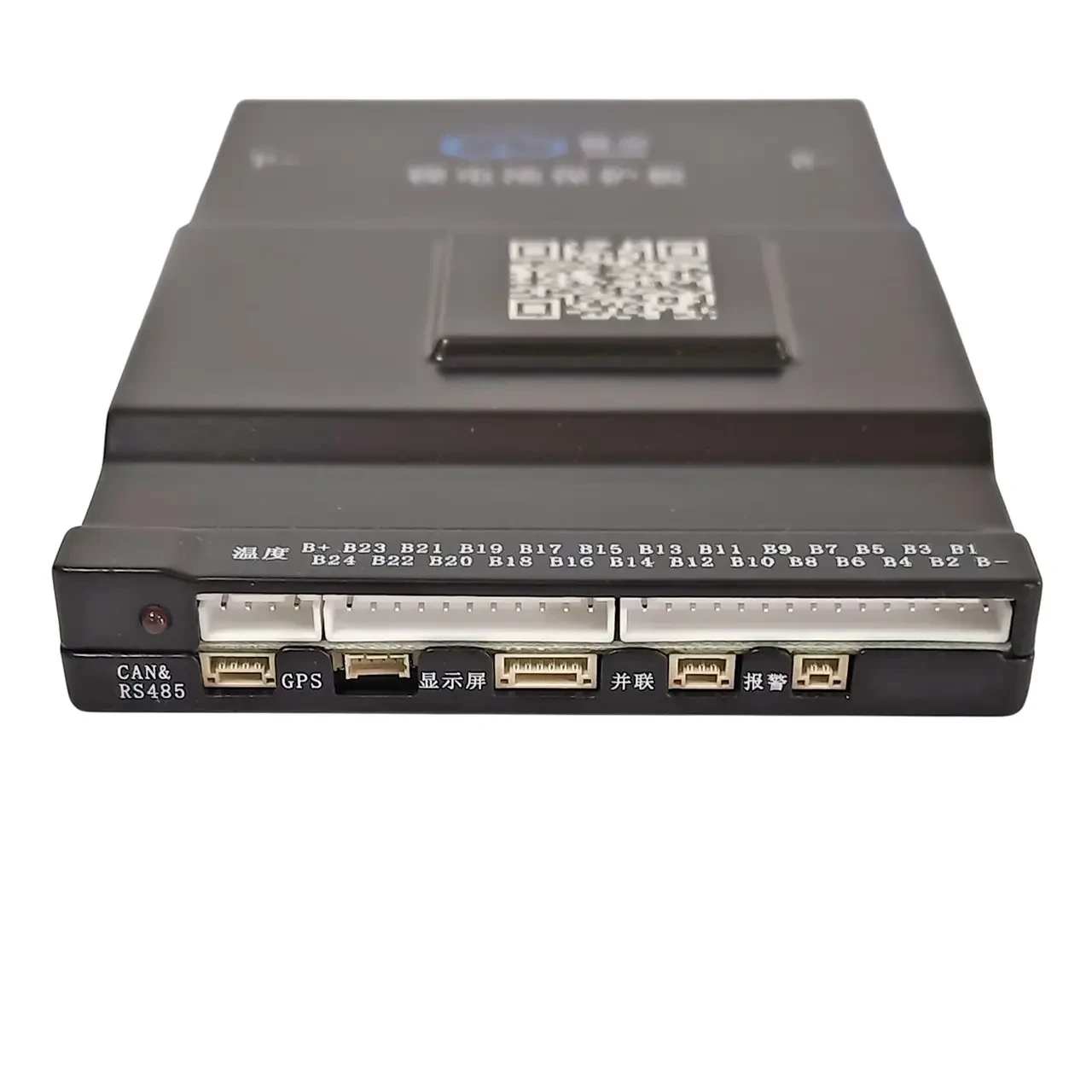

| Інтерфейси | Bluetooth (вбудований), RS485, порт GPS | |
| Датчики температури | 2 зовнішніх виносних + датчики на платі | |
| Захист від | Перезаряду, перерозряду, перевантаження по струму, КЗ, перегріву, зарядки на морозі | |
| Опір струмового шунта | ~0.6 мОм | |

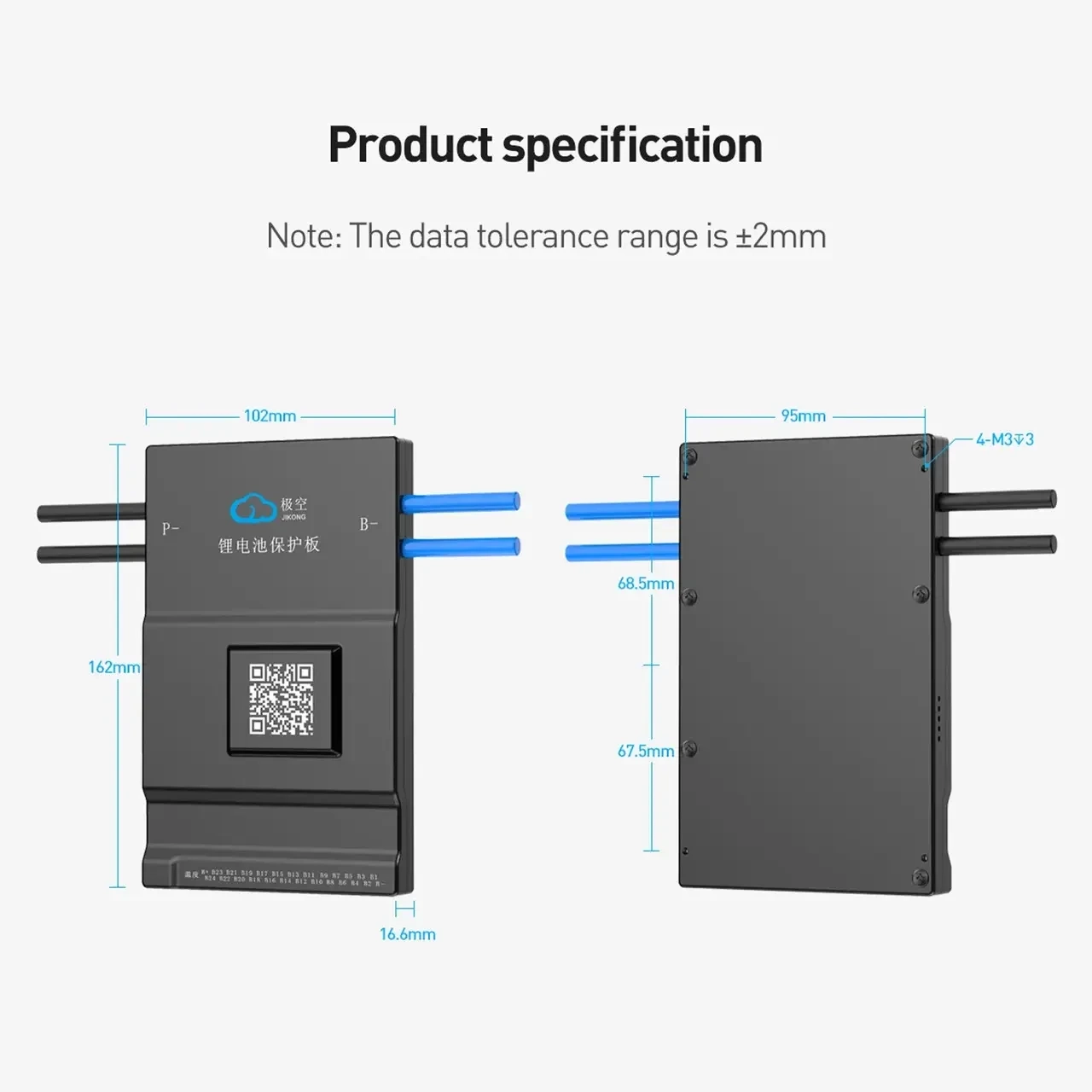

| Габарити | 162 x 102 x 20 мм (орієнтовно) | |
| Додаток для керування | JK BMS (Android / iOS) | |

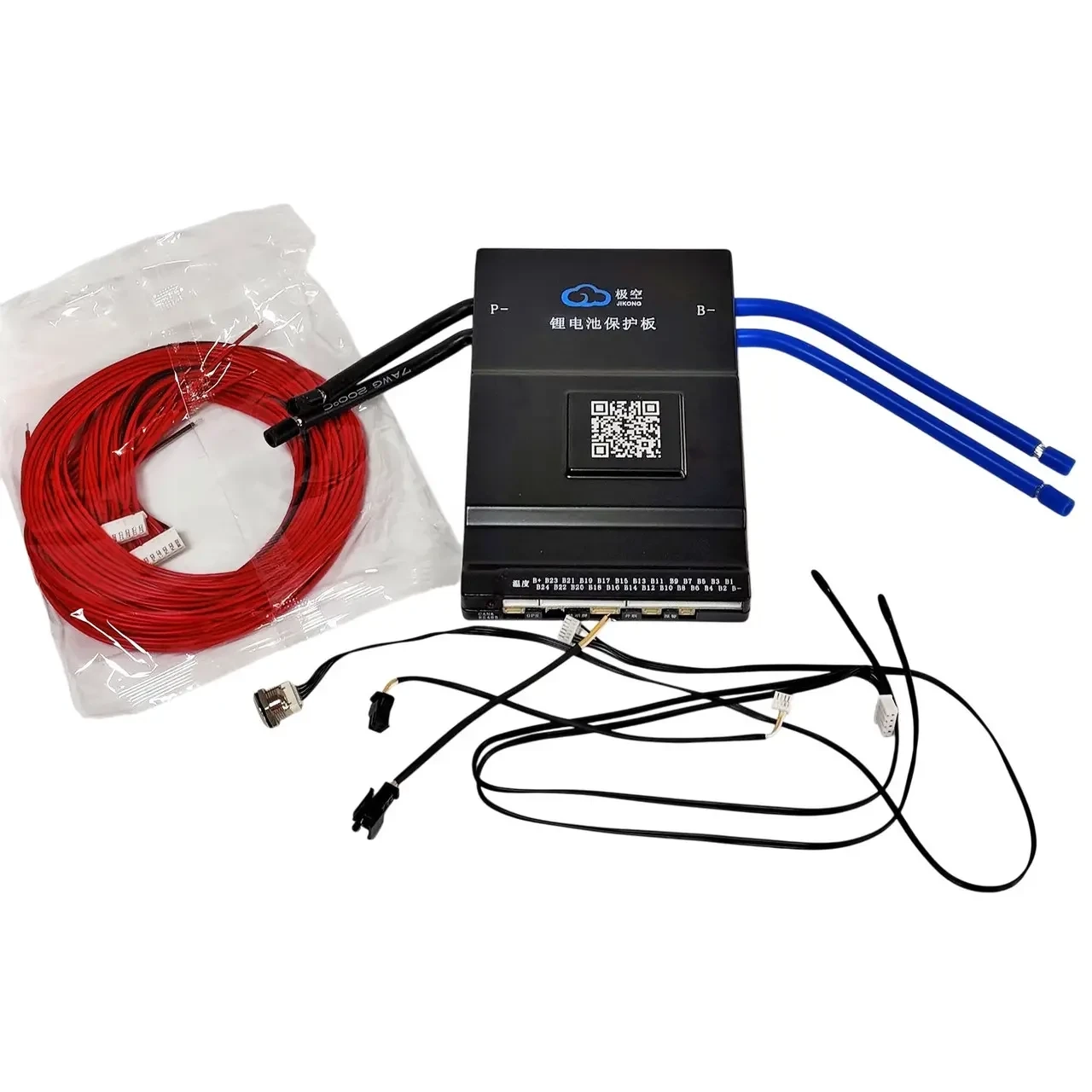

Комплектація (див.фото товару):

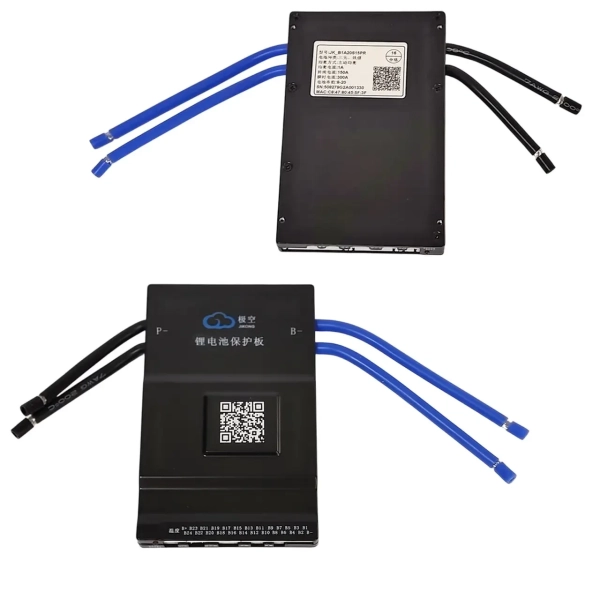

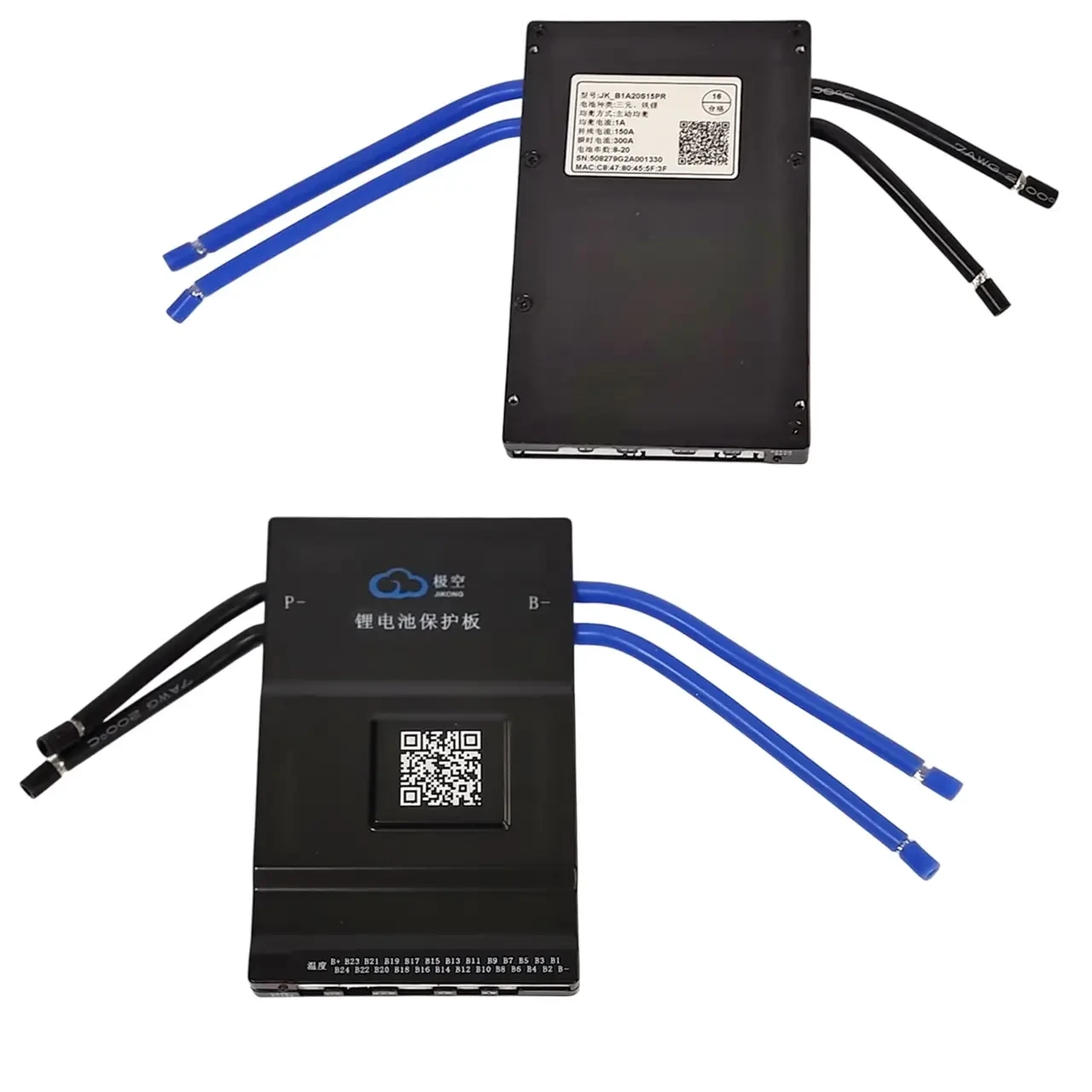

1. Плата BMS JK-B1A20S15PR (з вбудованим Bluetooth).
2. Шлейф балансувальних проводів з роз'ємом.
3. Шлейф з датчиками температури.
4. Шлейф з кнопкою включення (металева зі світлодіодом).
5. Кабель для інтерфейса RS485.

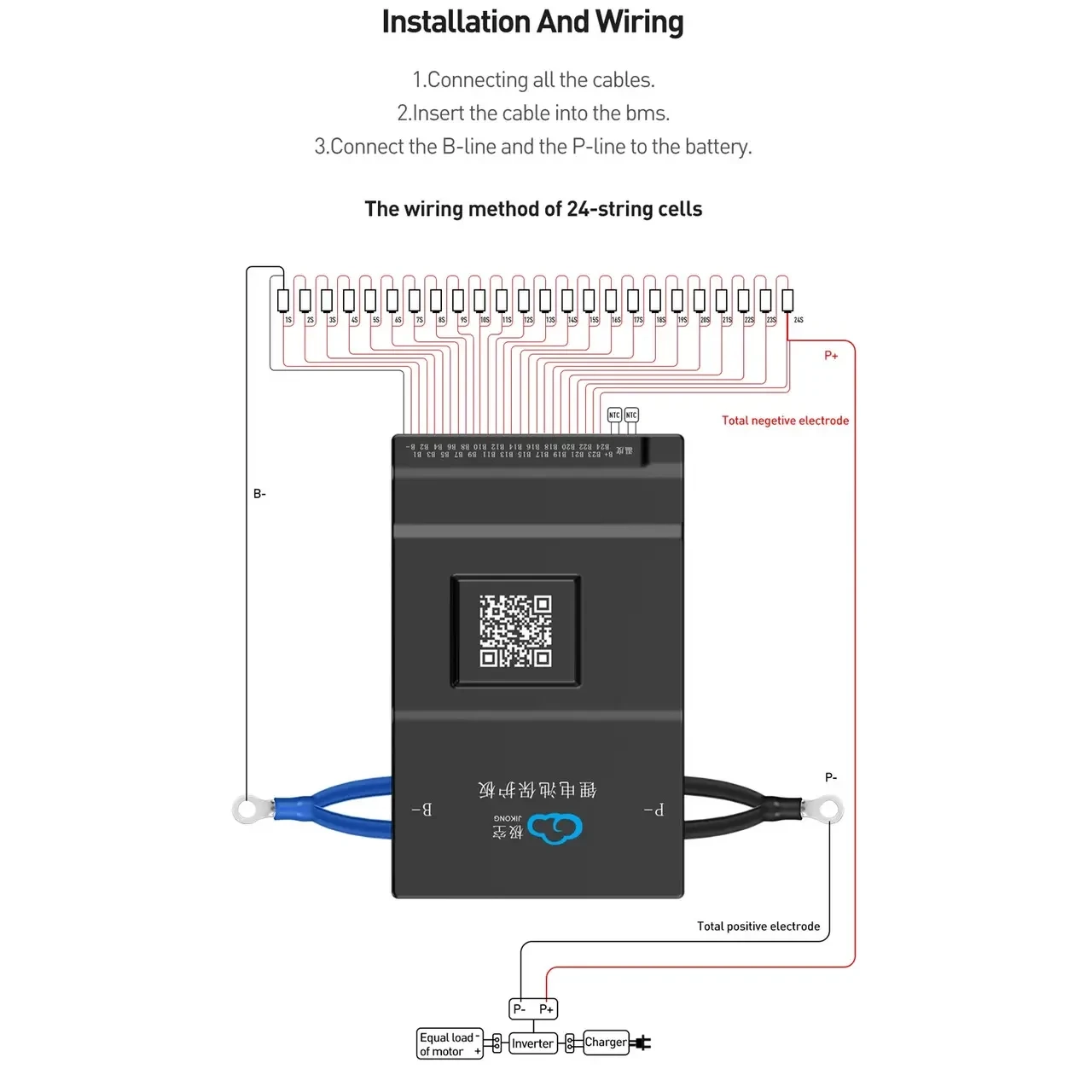

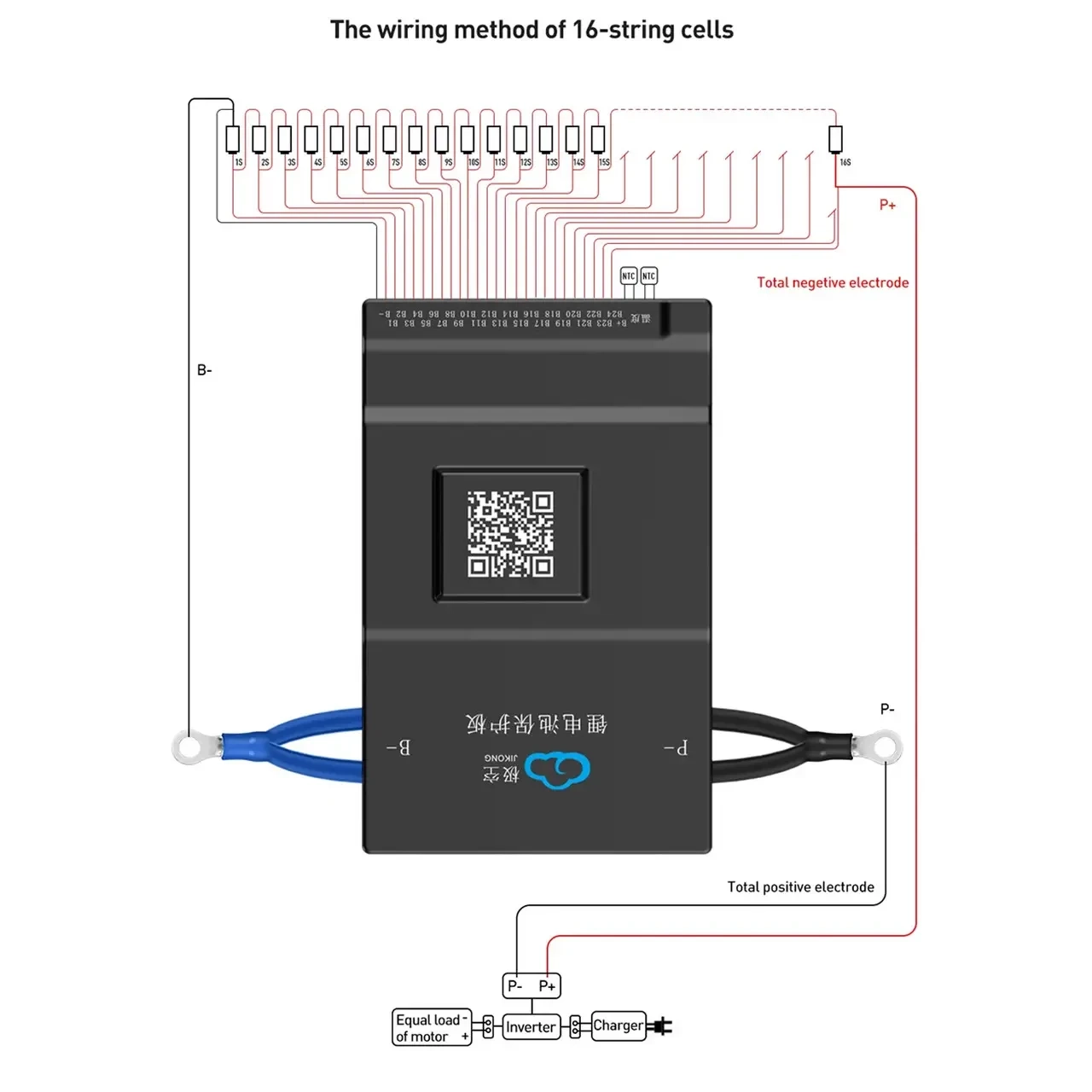

Примітка: При підключенні суворо дотримуйтесь інструкції. Спочатку підключається чорний провід (B-) до мінуса батареї, потім балансувальний шлейф. Перевірка правильності розпіновки шлейфа мультиметром перед підключенням у гніздо BMS — обов'язкова!
