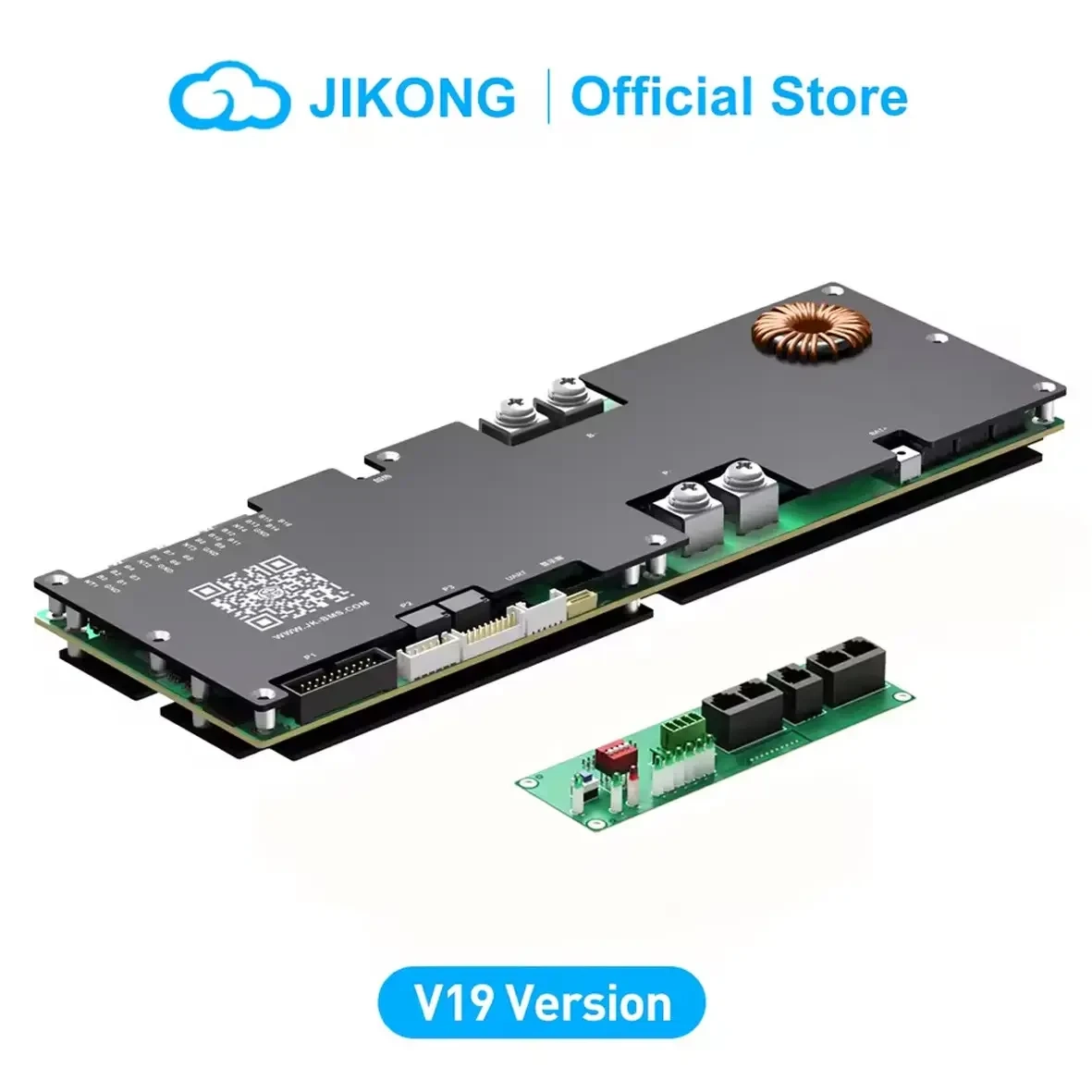

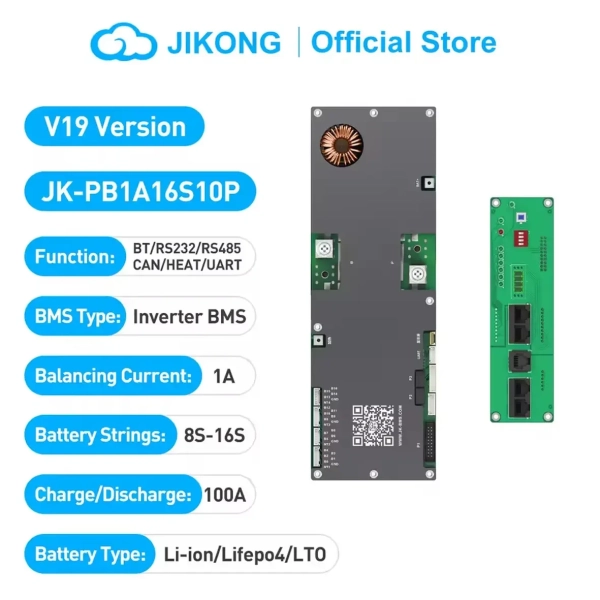

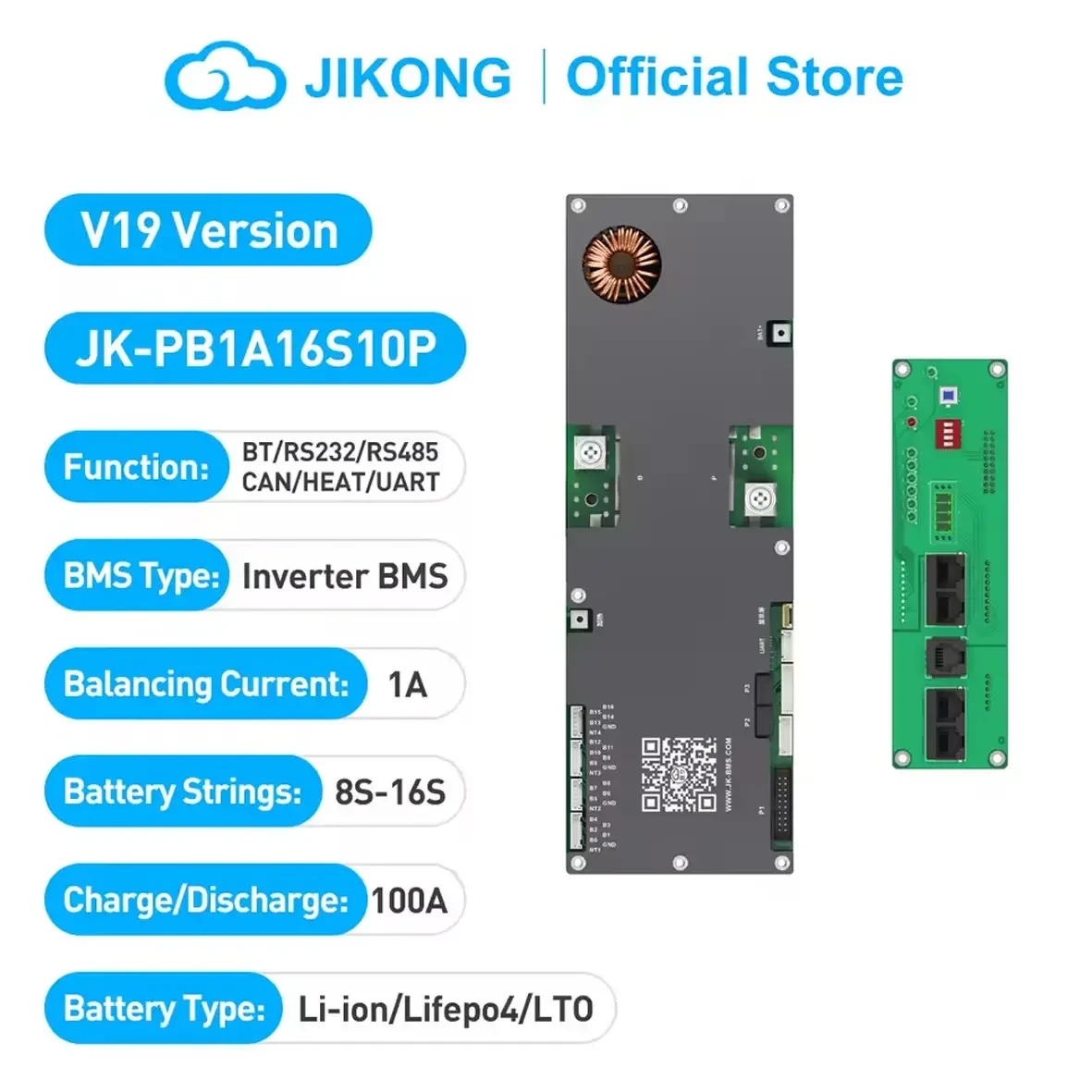

BMS JIKONG JK-PB1A16S10P V19 (100А номінальний струм, 1А струм балансування)

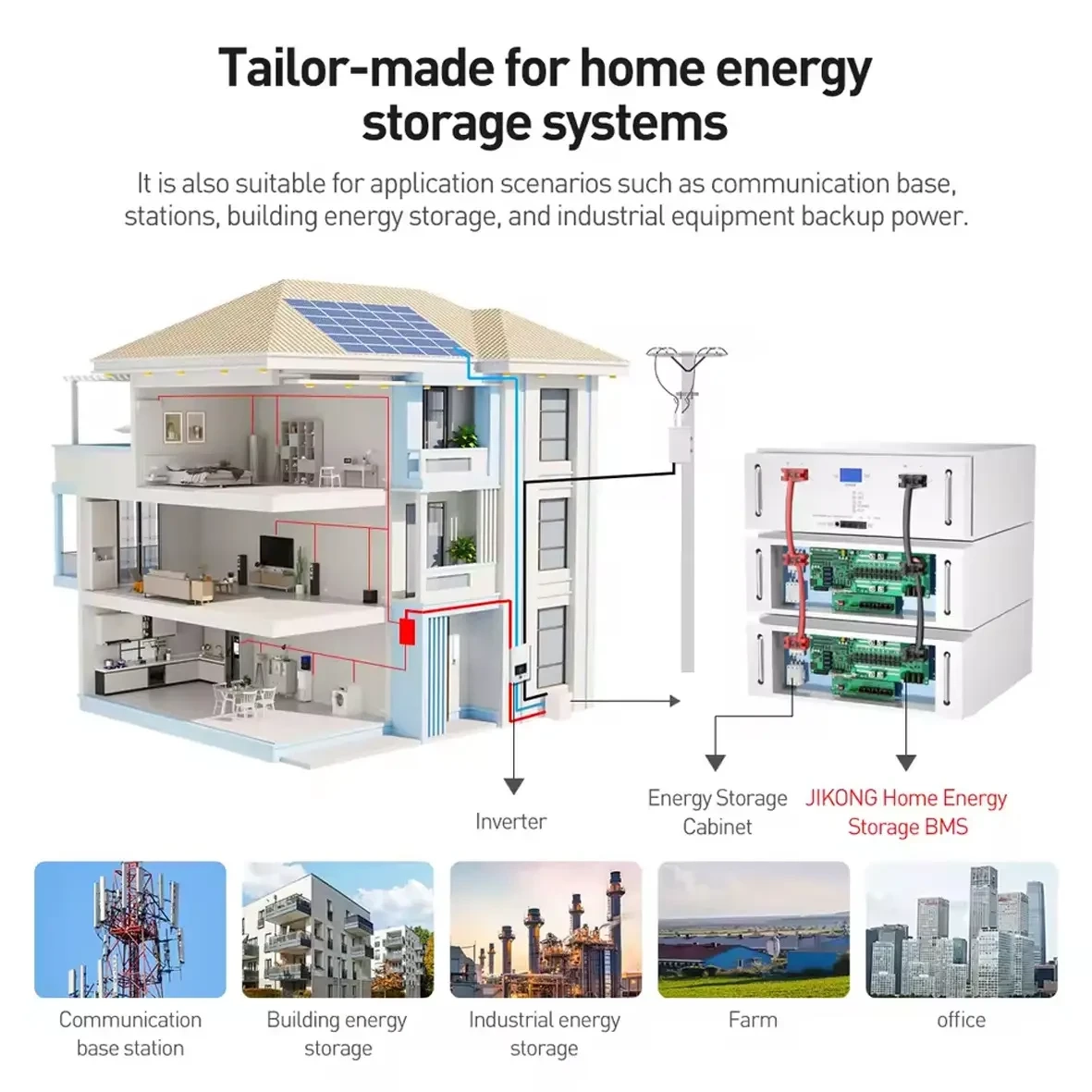

Інверторна BMS JK Smart PB1A16S10P V19 100A – це сучасна система керування батареями, призначена для роботи з інверторами. Вона підтримує до 16 послідовно підключених комірок та забезпечує захист від перезаряду, перерозряду, перегріву та короткого замикання. З номінальним струмом 100А ця BMS підходить для потужних акумуляторних систем, таких як електромобілі та системи зберігання енергії. Вона легко інтегрується в існуючі інверторні системи, що робить її ідеальним вибором для створення ефективних та безпечних енергосистем.
Особливості:
Smart BMS PB1A16S10P має вбудовану систему активного балансування кожної комірки струмом до 1А з окремими налаштуваннями, яке дозволяє відстежувати напругу кожної комірки в режимі реального часу та покращувати термін служби батареї за рахунок активного керування балансуванням;

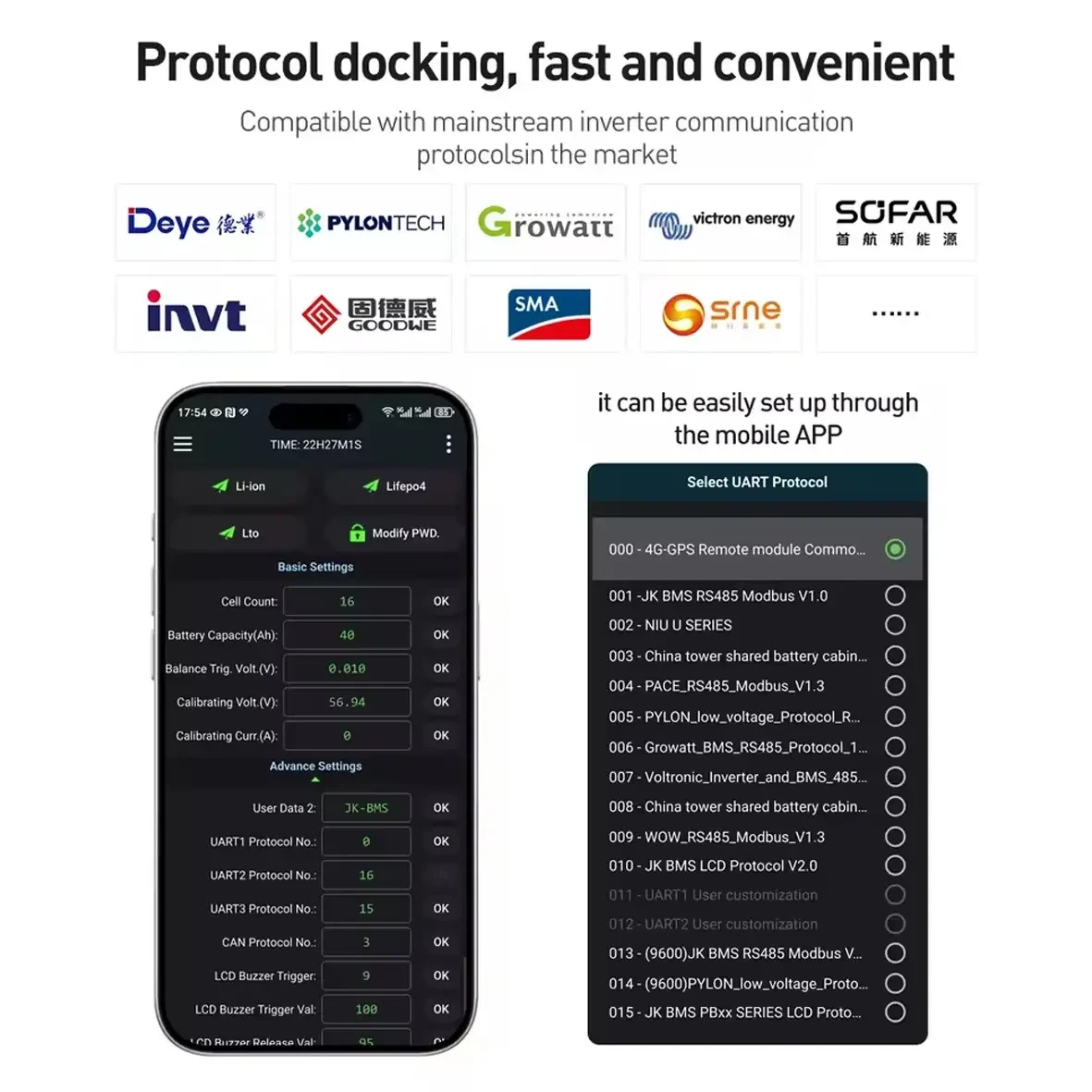

JiKong BMS PB1A16S10P V19 100A 8S-16S нового покоління має шини CAN, RS485, RS232 та підтримує протоколи обміну більшості інверторів та систем зберігання енергії (Pylon, Deye, Victron, Must, Growatt, Axioma, GoodWe тощо);
Дозволяє підключити паралельно до 16 батарей з JiKong BMS JK PB1A16S10P V19 100A шляхом з'єднання через порти RS485, має функцію балансування кожної батареї струмом 10А в цьому режимі;
Покращені функції захисту від перезаряду, надмірного розряду, перевантаження, контроль температури та стабільності функціонування збірки;
Переваги БМС:
Підтримка протоколів обміну інформацією більшості інверторів та інших систем зберігання енергії;
Оцінка ємності акумулятора шляхом інтелектуального підрахунку енергії заряджання та розряджання;
4-канальне визначення температури для захисту елементів акумуляторних збірок + визначення температури та захист MOS;
Поліпшена функція активного балансира 1А має широкі налаштування і дозволяє продовжити термін служби комірок;
Можливість використання з різними типами акумуляторних комірок;
Світлодіодна індикація рівня заряду і стану/статусу роботи акумуляторних збірок;
Високоточні показники напруги та струму;
Наявність iOS та Andriod програми для управління платою та контролем стану акумулятора через Blutooth;
Підтримка роботи із ПК;
Має роз'єм - програмовані для різних подій 2 групи сухих контактів на виході для підключення обігрівача акумулятора, сирени, індикації, запуску інших пристроїв тощо;
Підтримка зв'язку RS485 / CAN / RS232;

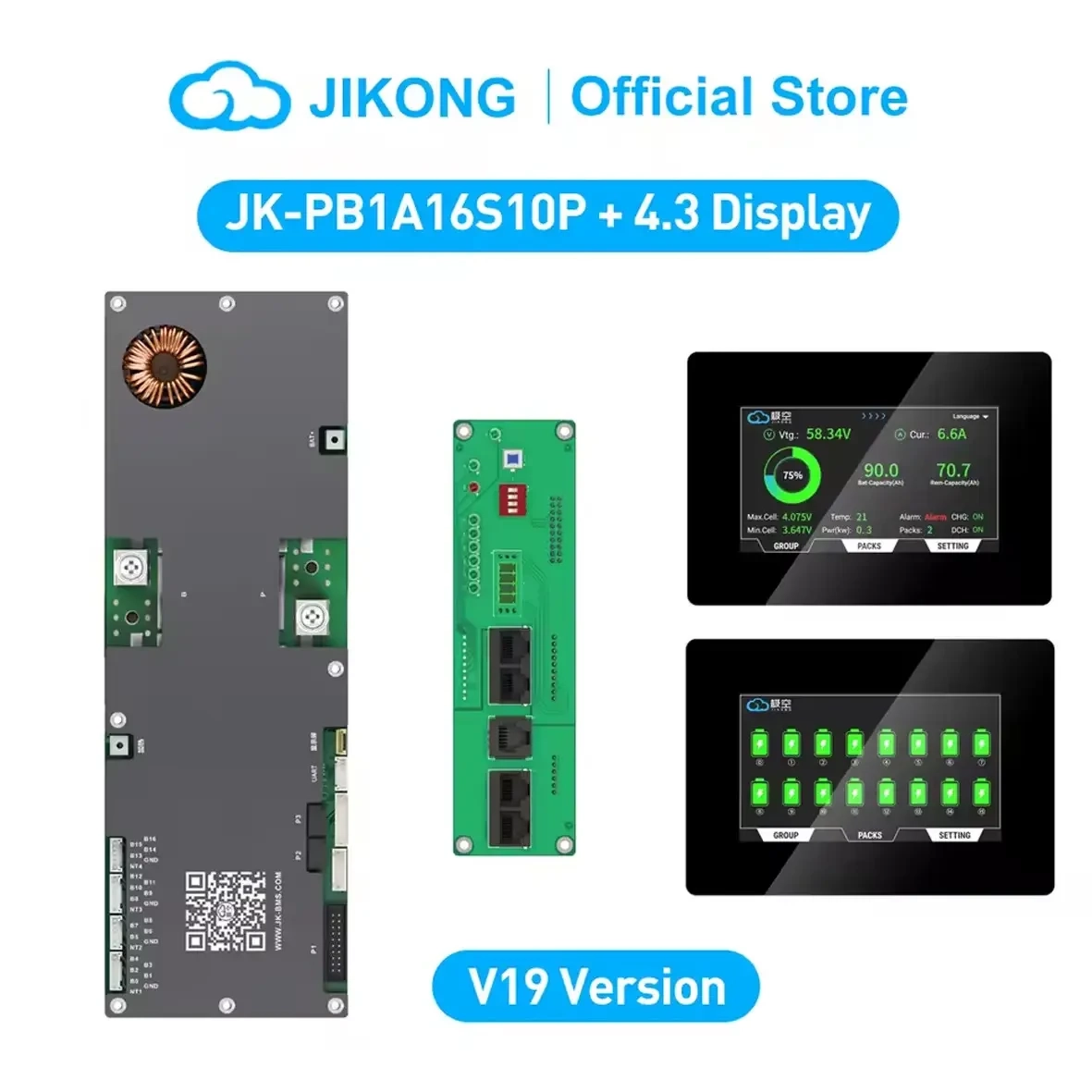

Можливість підключення інформаційного сенсорного екрана;
1000 рядків для збереження історії події з точним часом;
Ізольований ланцюг живлення;

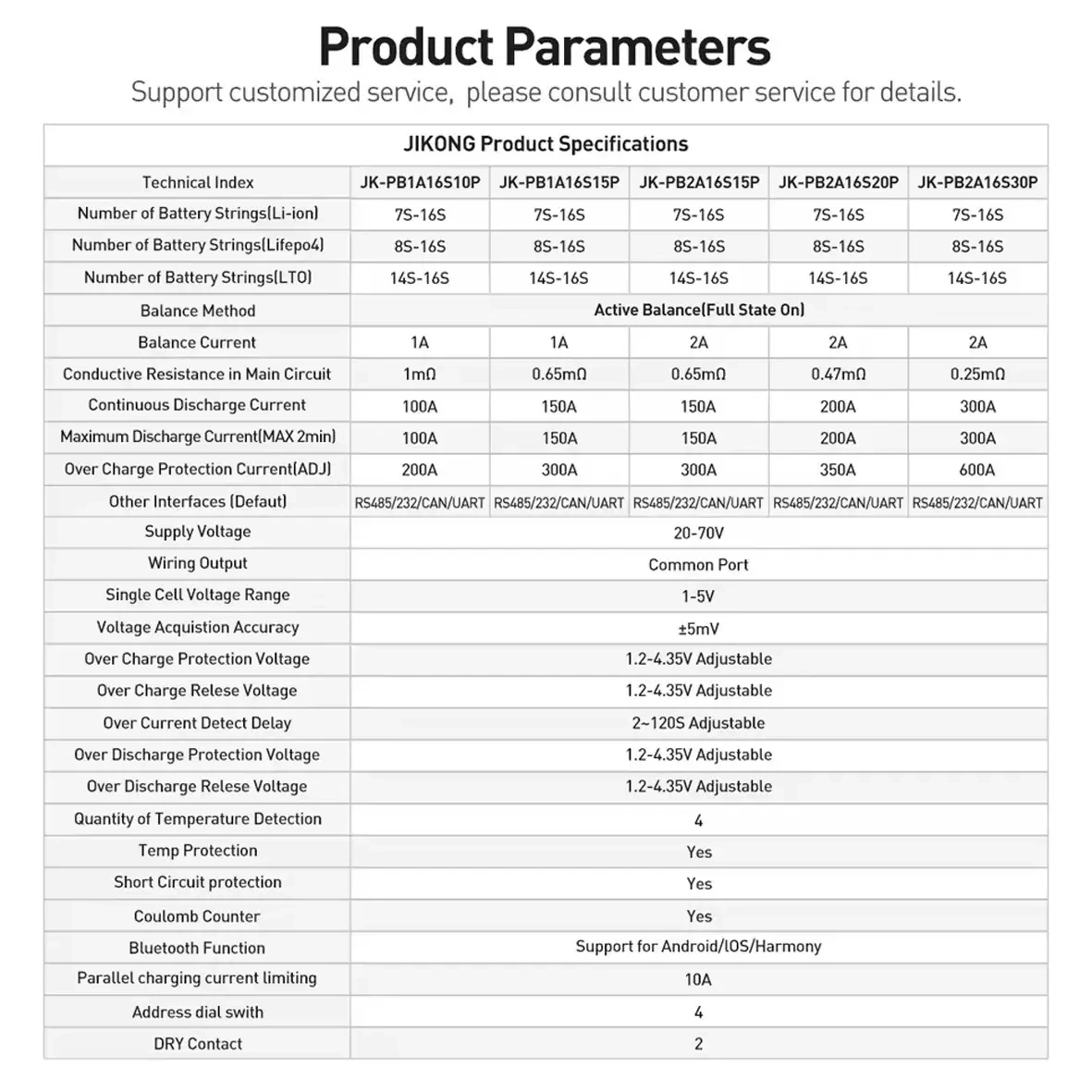

Основні характеристики:
Тип балансира : Активний програмований балансир 1А;
Кількість елементів для Li-ion : 7S-16S;
Кількість елементів для Lifepo4 : 8S-16S;
Кількість елементів для LTO : 14S;
Підтримка паралельного підключення аналогічний батарей в великі збірки : Так, до 16 аналогічних батарей з BMS PB1A16S10P через порти RS-485;
Струм балансування комірок : 1А;
Струм балансування батарей при паралельному підключенні : 10А;
Опір у головному ланцюгу MOSFET : 0,47mΩ;
Номінальний струм заряду : 100А;
Номінальний струм розряду : 100А;
Піковий струм розряду : 200А;
Захист від перевантаження по струму : 10A-100А регульований;
Підключення комірок : Загальний порт;
Діапазон шкали напруги одної комірки : 1-5В;
Точність напруги : ±5мВ;
Напруга захисту від перезарядки : 1,2В-4,35В регульована;
Напруги відміни захисту від перезарядки : 1,2В-4,35В регульована;
Час спрацьовування захисту від перевантаження по струму : 2сек-120сек регульований;
Напруга захисту від перерозряду : 1,2В-4,35В регульована;
Напруга відміни захисту від перерозряду: 1,2В-4,35В регульована;
Кількість датчиків температури : 4;
Захист від короткого замикання : Так;
Вимір ємності елемента акумуляторних збірок : Так;
Світлодіодна індикація рівня заряду і стану : Так;
Blutooth функція : Android та IOS додаток;
Дистанційне керування RS485 : Підтримує;
Діапазон робочих температур : -30°С ~ 70°С.

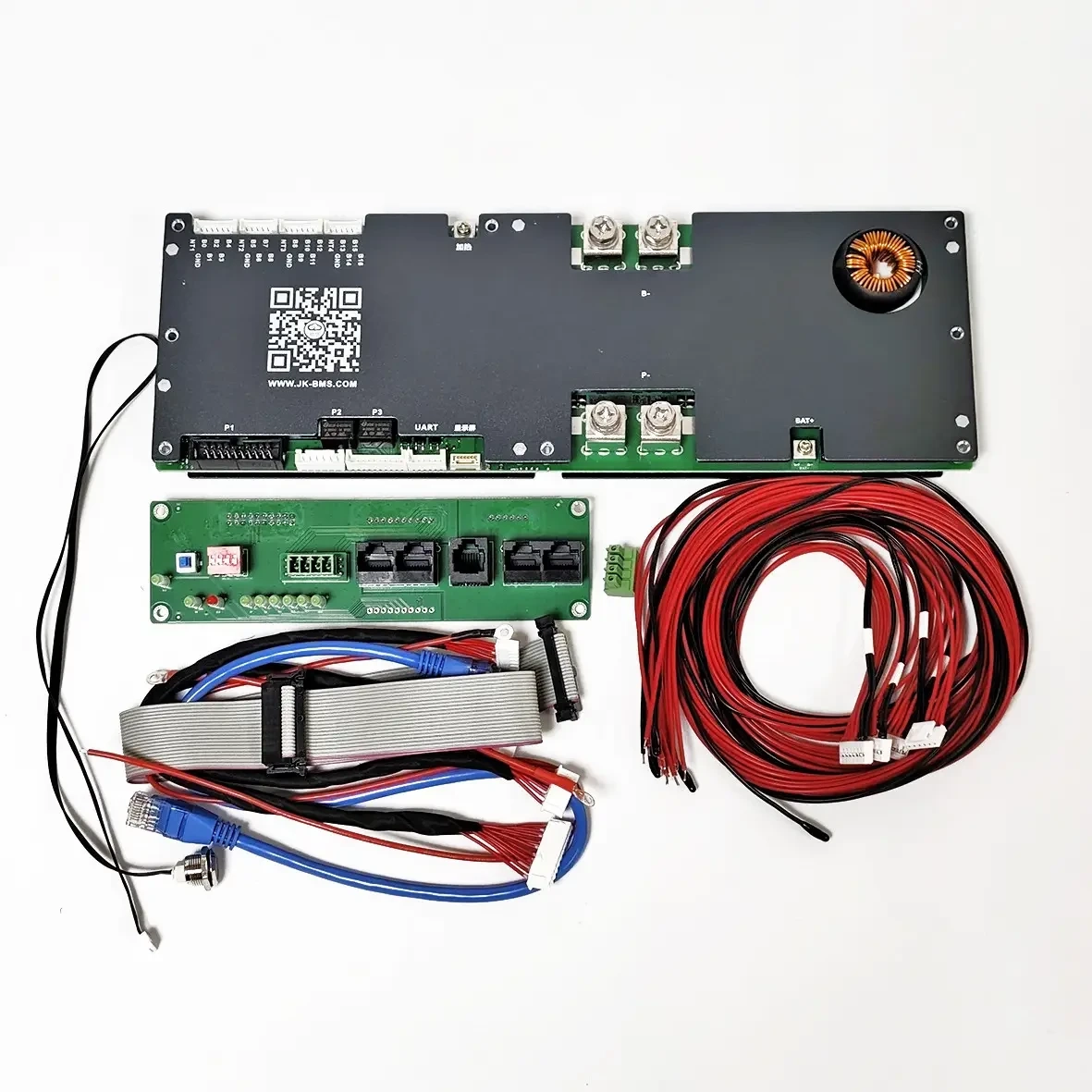

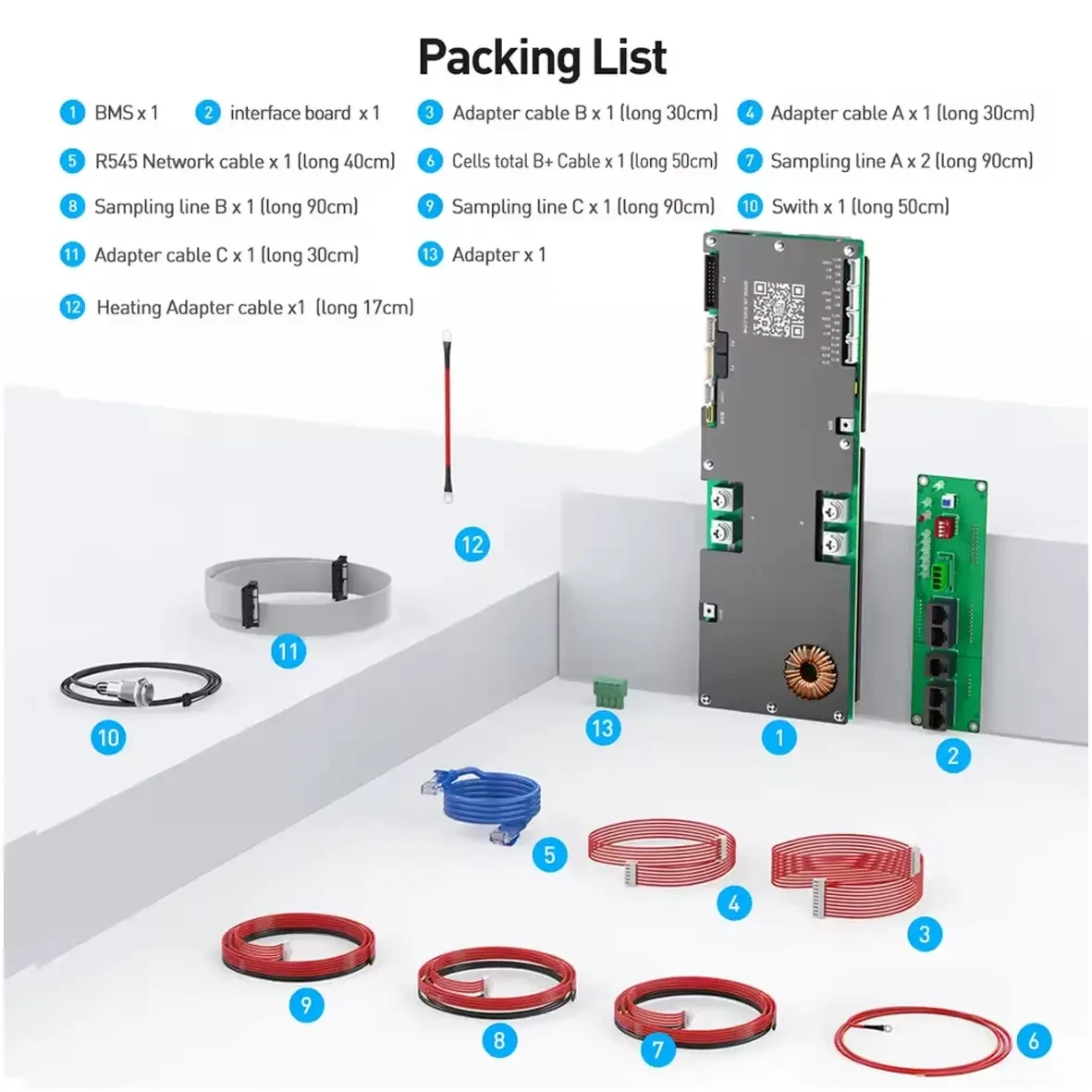

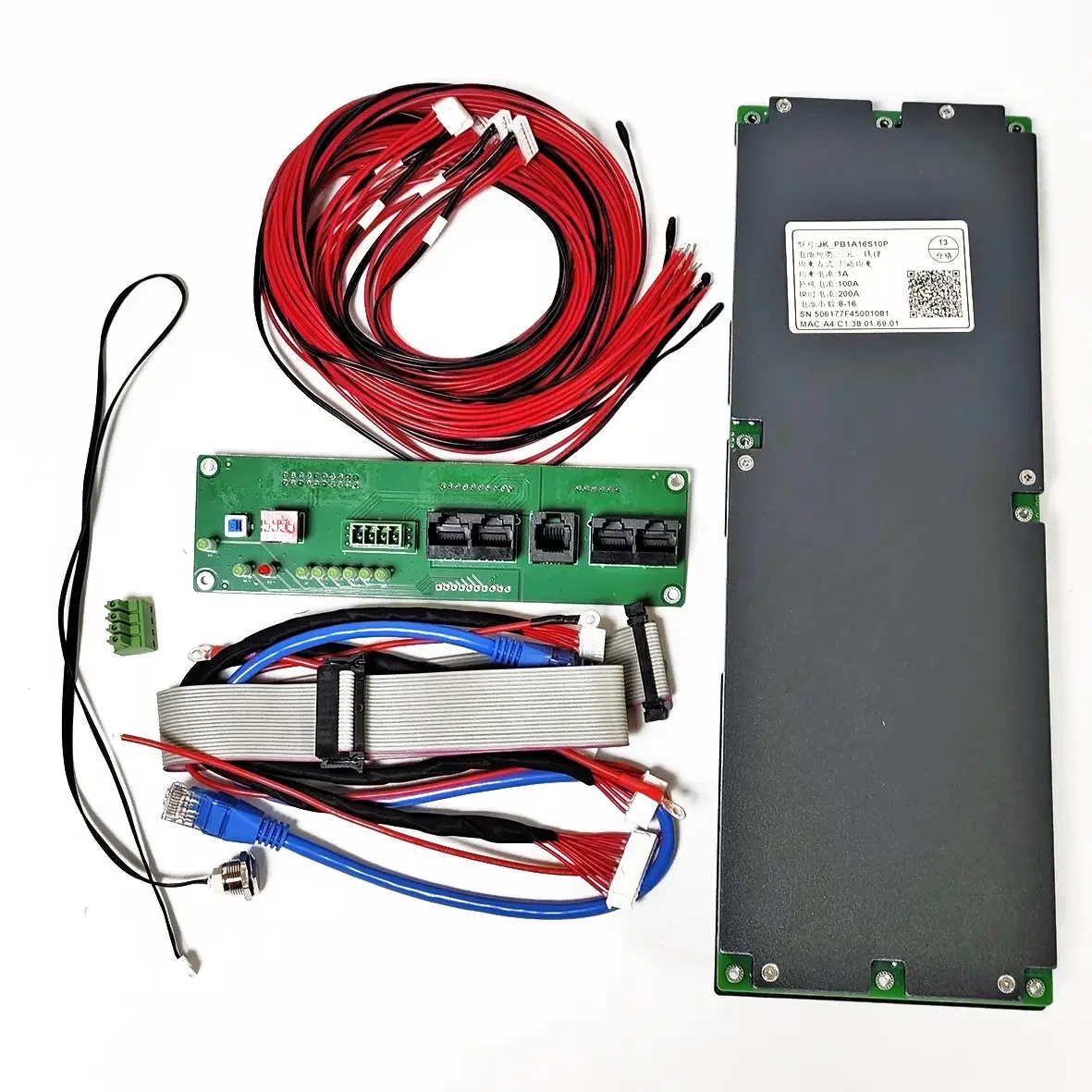

Комплектація плати:
Інверторна BMS плата із вбудованим Bluetooth;
Комунікаційна плата зі світлодіодною індикацією рівня заряду та стану акумуляторної збірки, роз'ємами RS232/RS485/CAN типу кручена пара, перемикачі управління роз'ємами RS232/RS485/CAN;
Оригінальна JK BMS кнопка металева водонепроникна зі світлодіодною індикацією;
Балансувальні дроти з датчиком температури та роз'ємом (довжина 90 см) – 4 шт.;
Шлейфи для з'єднання Inverter BMS плати із комунікаційною платою;
Кабель типу кручена пара для роз'ємів RS232/RS485/CAN;
Кабель для підключення нагрівача елементів акумулятора.
