Блок живлення Mean Well HDR-100-12 оригінал (12VDC, 100W)

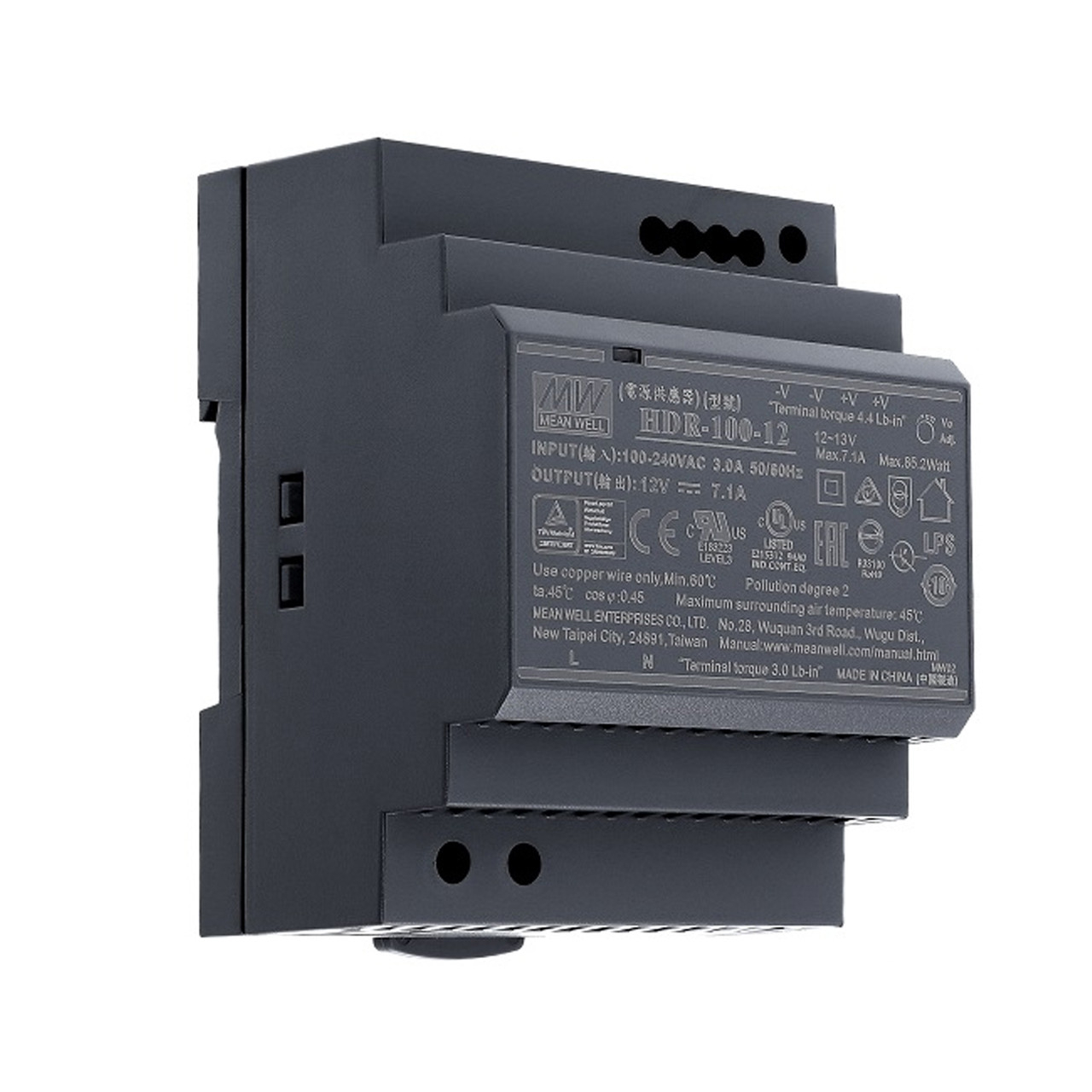

Mean Well HDR-100-12 — оригінальний імпульсний блок живлення AC/DC для монтажу на стандартну DIN-рейку. Модель призначена для стабільного живлення обладнання напругою 12 В постійного струму та використовується в промисловій автоматиці, системах керування, електричних шафах, системах автоматизації будівель та іншому обладнанні.

Блок має універсальний вхід 85–264 В AC та 120–370 В DC, що забезпечує можливість роботи в широкому діапазоні мережевої напруги. Для моделі HDR-100-12 номінальний вихідний струм становить 7,1 А, а максимальна номінальна потужність — 85,2 Вт. Тобто позначення серії «100» відповідає класу потужності, але стандартний HDR-100-12 фактично має 85,2 Вт.

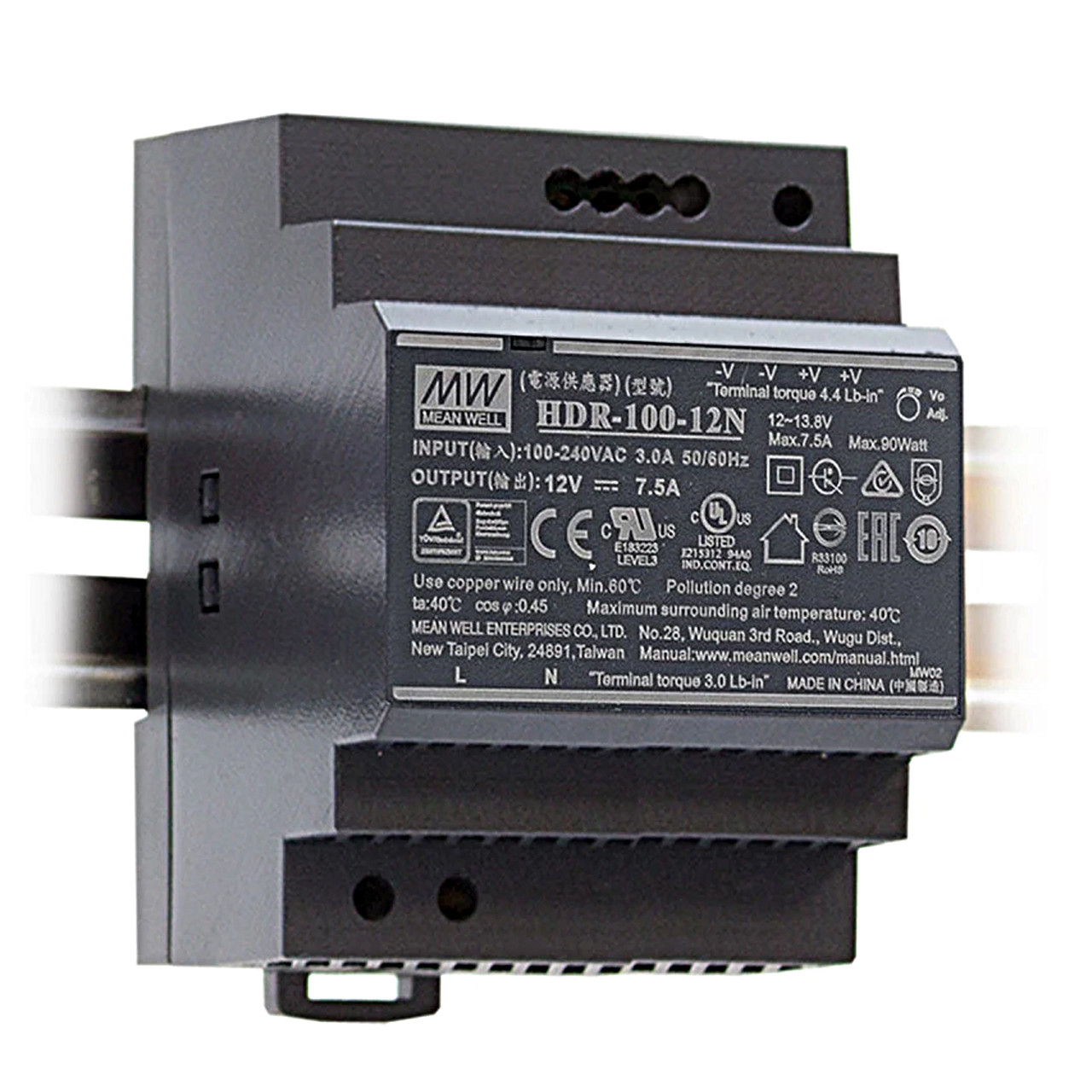

Вихідну напругу можна регулювати в діапазоні 12–13 В DC. Для версії HDR-100-12N характеристики відрізняються: струм до 7,5 А та потужність до 90 Вт, тому моделі не слід плутати між собою.

HDR-100-12 виконаний в ультратонкому корпусі шириною лише 70 мм, завдяки чому займає мінімум місця в електричній шафі. Монтаж здійснюється на DIN-рейку TS-35/7.5 або TS-35/15, а охолодження відбувається природною конвекцією без вентилятора.

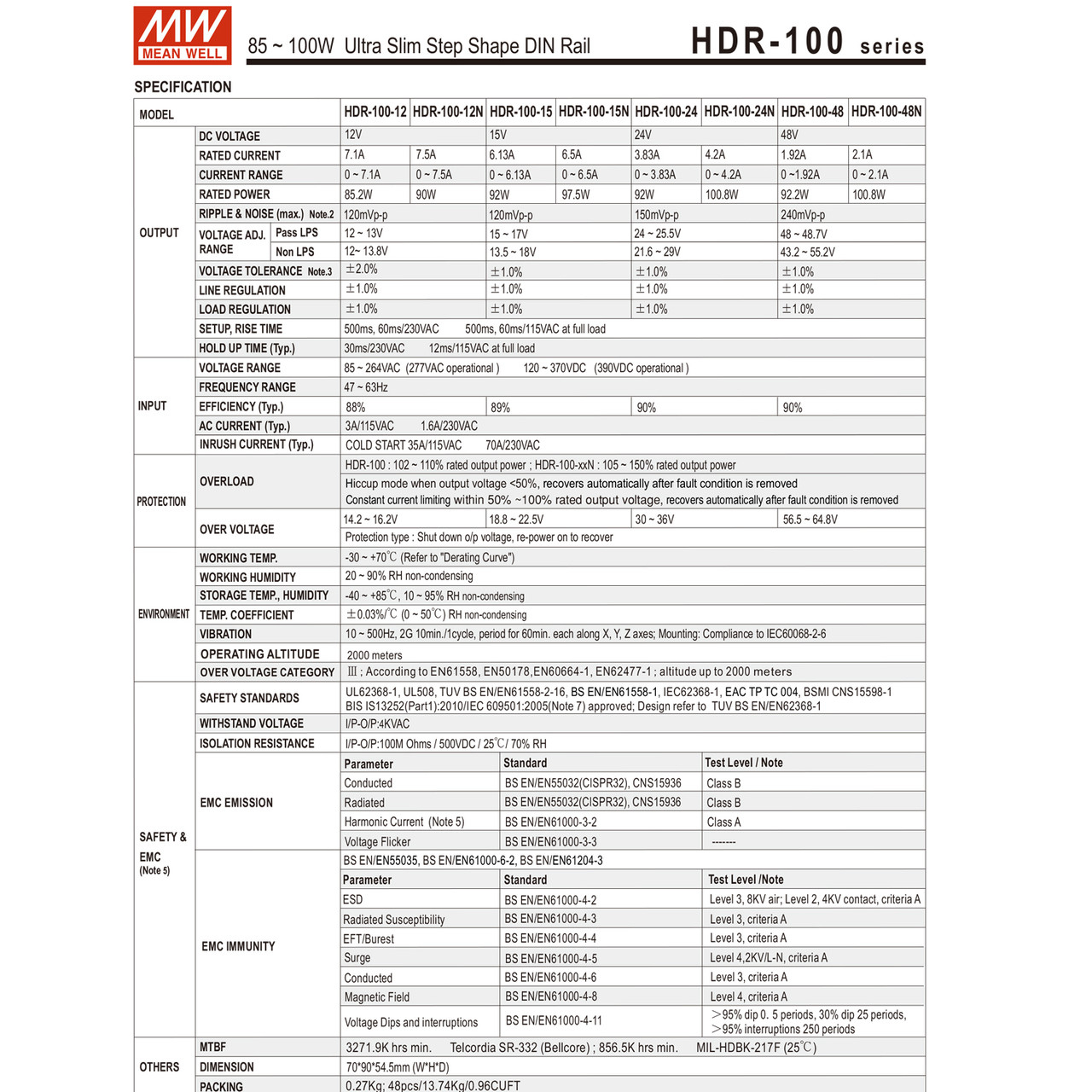

Основні характеристики:

• Виробник: Mean Well
• Модель: HDR-100-12
• Тип: імпульсний AC/DC блок живлення
• Вихідна напруга: 12 V DC
• Номінальний струм: 7,1 А
• Максимальна потужність: 85,2 Вт
• Регулювання вихідної напруги: 12–13 V DC
• Вхідна напруга: 85–264 V AC / 120–370 V DC
• Робочий діапазон: до 277 V AC
• Частота: 47–63 Гц
• ККД: до 88%
• Пульсації та шум: до 120 мВ p-p
• Монтаж: DIN-рейка TS-35/7.5 або TS-35/15
• Охолодження: природна конвекція

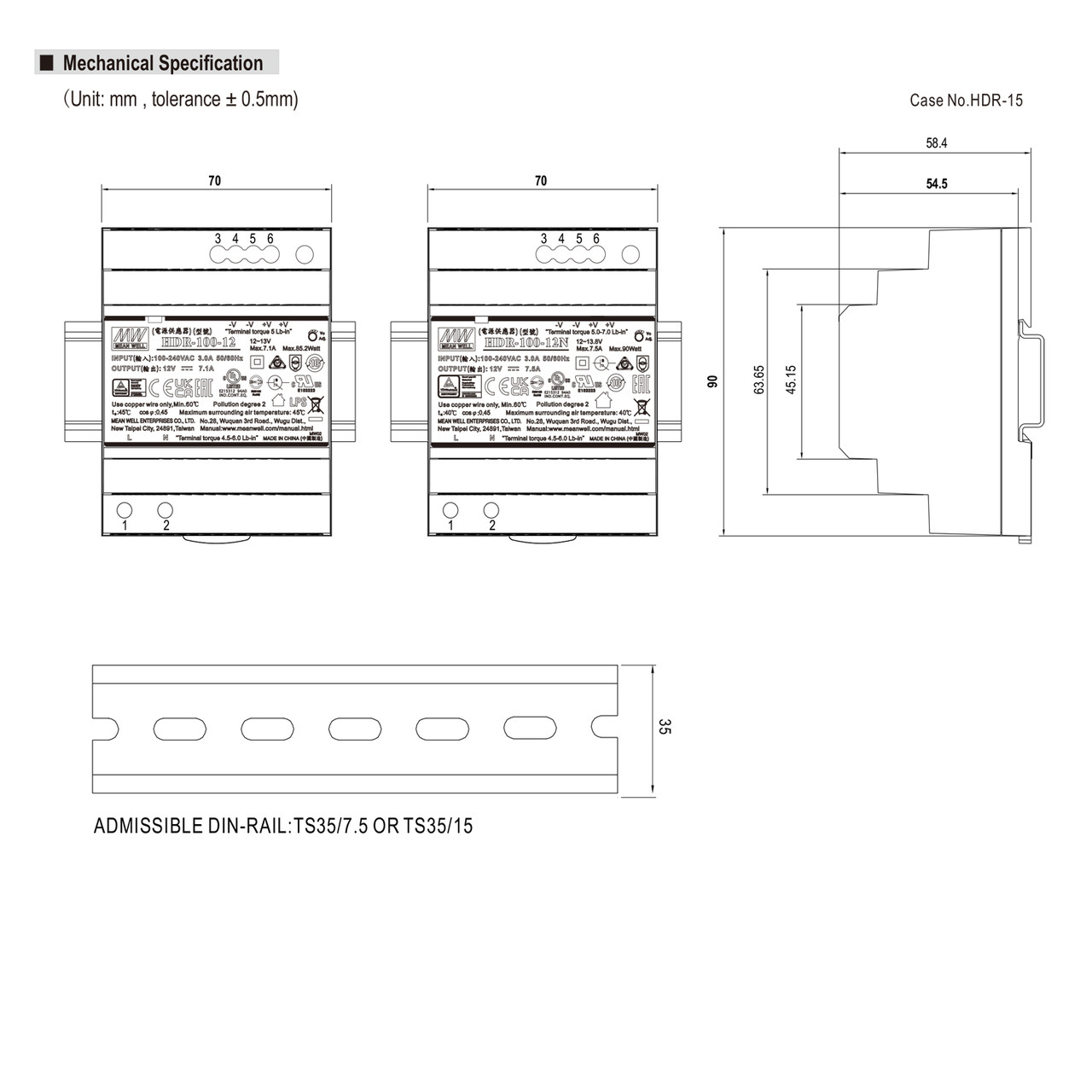

• Габарити: 70 × 90 × 54,5 мм
• Ступінь захисту: IP20
• Робоча температура: -30…+70 °C
• Індикація: LED
• Клас ізоляції: II.

Захист

Mean Well HDR-100-12 оснащений захистом від короткого замикання, перевантаження та перенапруги. При аварійних режимах передбачено автоматичне відновлення роботи після усунення причини несправності.

Застосування

Блок живлення підходить для:

• промислової автоматики;
• PLC-контролерів та модулів керування;
• датчиків та виконавчих пристроїв;
• релейних модулів;
• систем автоматизації будівель;
• електричних шаф;
• LED-обладнання;
• систем контролю та керування;
• іншого обладнання з живленням 12 V DC.

Mean Well HDR-100-12 — компактне та надійне рішення для професійного живлення 12-вольтового обладнання, особливо там, де важливі компактні розміри та монтаж на DIN-рейку.
